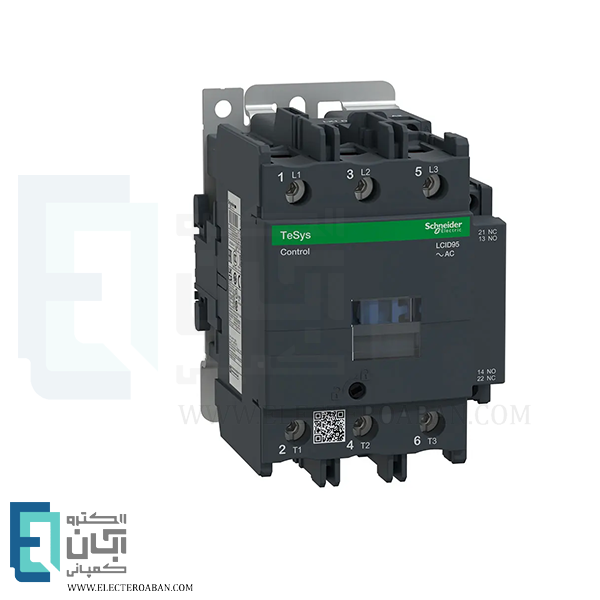

کنتاکتور 95 آمپر 220 ولت AC اشنایدر کد LC1D95M7
schneider-code-lc1d95m7-contactor-95amp-220v-ac
ویژگیهای اصلی
رنگ بدنه: مشکی
جنس بدنه: پلی کربنات
دسته بندی استفاده: AC-1, AC-3, AC-3e, AC-4
تعداد پل: سه
نوع ولتاژ: AC
رنگ:
گارانتی:
مشخصات کلی
معرفی کنتاکتور 95 آمپر 220 ولت AC اشنایدر کد LC1D95M7
کنتاکتور 95 آمپر مدل LC1D95M7 یکی از محصولات با کیفیت برند اشنایدر است که در صنایع مختلف برای کنترل موتور و قطع و وصل مدارهای الکتریکی استفاده میشود. این محصول از طول عمر مکانیکی بالایی برخوردار است و قابلیت قطع و وصل کردن مدار را در دفعات مکرر دارد.همچنین کلید حفاظتی به شما اجازه میدهد تا چندین مدار در مکانهای مختلف را به طور همزمان کنترل نمایید. این کنتاکتور سه پل دارای سه کنتاکت از نوع NO (نرمال باز) میباشد و علاوه بر این امکان افزودن کنتاکتهای کمکی به صورت جداگانه وجود دارد. به منظور جلوگیری از آسیب به تجهیزات و حفاظت در مقابل جریان اضافه بار، میتوان از ترکیب کنتاکتور 95 آمپر اشنایدر و رله حرارتی بهره برد.همچنین برای حفاظت در برابر اتصال کوتاه میتواند به همراه کلید اتوماتیک در مدار استفاده شود. مقاومت مکانیکی این کنتاکتور در برابر لرزش در صورت باز بودن برابر 2GN و در صورت بسته بودن برابر 3GN است؛مقاومت آن در برابر شوک در صورت باز بودن برابر 8GN و در صورت بسته بودن برابر 10GN برای 11 میلی ثانیه است.
- قابل استفاده در استاندارد های AC-1،AC-3 ،AC-4 و eAC-3
- ترکیب کنتاکت های کمکی: 1NO+1NC
- زمان وصل 35-20 میلی ثانیه و زمان قطع 20-6 میلیثانیه
- جریان شکست نامی 1100 آمپر برای مدار قدرت در 440 ولت
- ولتاژ عملیاتی 300 ولت DC و 690 ولت AC با رنج فرکانس 25 تا 400 هرتز
- جریان حرارتی 125 آمپر برای مدار قدرت و 10 آمپر برای مدار فرمان در دمای 60 درجه سانتیگراد
- ولتاژ عایق نامی 690 ولت برای مدار قدرت و فرمان و ولتاژ ضربه نامی 8KV
- دارای درجه حفاظت IP20
- دمای کاری منفی 40 تا مثبت 60 درجه سانتیگراد
- 850 درجه سانتی گراد مقاومت در برابر آتش سوزی
مزایای کنتاکتور 95 آمپر اشنایدر کد LC1D95M7
- ابعاد کوچک و فشرده به همراه ظاهر زیبا و مدرن
- سرعت قطع و وصل زیاد
- قابلیت راه اندازی اتوماتیک
- قابلیت کنترل از راه دور مصرف کننده از چند محل
- قابلیت اتصال به PLC
- مقاومت در برابر لرزش و ضربه
- طول عمر بسیار بالا و عملکرد قابل اعتماد در شرایط محیطی مختلف
کاربرد کنتاکتور 95 آمپر 220 ولت AC اشنایدر
کنتاکتور LC1D95M7 اشنایدر یک قطعه الکتریکی پرکاربرد در صنایع مختلف است. در واقع این کنتاکتور یک کلید مغناطیسی سه فاز است که برای برقراری ارتباط بین تجهیزات، از راه دور استفاده میشود. این محصول یک کلید قابل کنترل است که از تجهیزات اصلی تابلو برق به شمار میرود.در زیر به برخی از کاربردهای مهم این کنتاکتور اشاره میکنیم.
- کنترل و راه اندازی الکتروموتورها
- کنترل سیستم های روشنایی
- کنترل مدارهای فرمان
- قطع و وصل در مدارهای حفاظتی
مشخصات فنی
مشخصات محصول کنتاکتور اشنایدر
-
وزن1.61 کیلوگرم
-
ابعاد13 × 8 × 12.7 سانتیمتر
-
رنگ بدنهمشکی
-
جنس بدنهپلی کربنات
-
دسته بندی استفادهAC-1, AC-3, AC-3e, AC-4
-
تعداد پلسه
-
نوع ولتاژAC
-
تعداد فاز3
-
نولندارد
-
دسته بندی ولتاژیIII
-
ولتاژ کاری (ولت)220
-
ولتاژ عملیاتی (ولت)300vDC, 690vAC
-
جریان برق صنعتی (آمپر)95
-
جریان روشنایی AC1125
-
جریان حرارتی (آمپر)10 برای مدار فرمان, 125 برای مدار قدرت
-
توان الکتروموتور (وات)15000 در 400 ولت AC مطابق با دسته AC-3 با فرکانس 50 تا 60 هرتز, 25000 در 220/230 ولت AC مطابق با دسته AC-3 با فرکانس 50 تا 60 هرتز, 25000 در 220/230 ولت AC مطابق با دسته AC-3e با فرکانس 50 تا 60 هرتز, 45000 در 380/400 ولت AC مطابق با دسته AC-3 با فرکانس 50 تا 60 هرتز, 45000 در 380/400 ولت AC مطابق با دسته AC-3e با فرکانس 50 تا 60 هرتز, 45000 در 415/440 ولت AC مطابق با دسته AC-3 با فرکانس 50 تا 60 هرتز, 45000 در 415/440 ولت AC مطابق با دسته AC-3e با فرکانس 50 تا 60 هرتز, 45000 در 660/690 ولت AC مطابق با دسته AC-3 با فرکانس 50 تا 60 هرتز, 45000 در 660/690 ولت AC مطابق با دسته AC-3e با فرکانس 50 تا 60 هرتز, 55000 در 500 ولت AC مطابق با دسته AC-3 با فرکانس 50 تا 60 هرتز, 55000 در 500 ولت AC مطابق با دسته AC-3e با فرکانس 50 تا 60 هرتز
-
میزان اتلاف توان (وات)7.2 (مطابق با دسته AC-3 و AC-3e), 12.5 (مطابق با دسته AC-1)
-
فرکانس (هرتز)50 الی 60
-
فرکانس مدار فرمان25 الی 400 هرتز
-
ولتاژ عایقی600 ولت (با استاندارد CSA و UL), 690 ولت (با استاندارد IEC 60947-4-1)
-
حداکثر نرخ عملیاتی کنتاکتور3600 سیکل در ساعت در 60 درجه سانتیگراد
-
نرخ ظرفیت شکست1100 آمپر در 440 ولت برای مدار قدرت
-
طول عمر مکانیکی (سیکل)4 میلیون
-
طول عمر الکتریکی (سیکل)1 میلیون و 300 هزار (مطابق با دسته AC-1), ا میلیون و 200 هزار (مطابق با دسته AC-3 و AC-3e)
-
زمان کارکرد (ثانیه)0.006 الی 0.020 هنگام باز شدن, 0.020 الی 0.035 هنگام بسته شدن
-
دمای کاری (سانتیگراد)منفی 40 تا مثبت 60
-
درجه آلودگی3
-
امپدانس (میلیاهم)0.8
-
مقاومت عایقی≥ 10MΩ
-
مقاومت در برابر آتش (درجه سانتیگراد)850
-
نوع نصبریل
-
گشتاور محکم کردن (N/M)1.2
-
درجه حفاظتIP20
-
گواهینامهCE, CB Scheme, CCC, CSA, EAC, Marine, UKCA, UL
-
استانداردIEC 60947-5-1, CSA C22.2 No 60947-4-1, EN 60947-4-1, EN 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, IEC 60947-4-1, UL 60335-2-40:Annex JJ, UL 60947-4-1
-
گارانتیتضمین اصالت کالا
