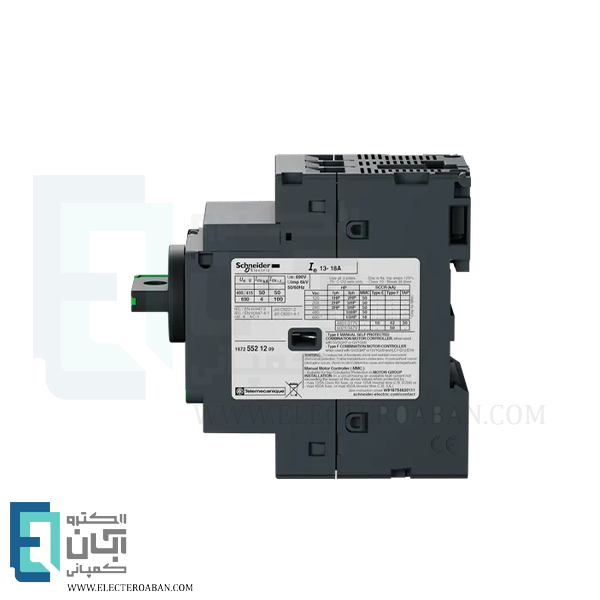

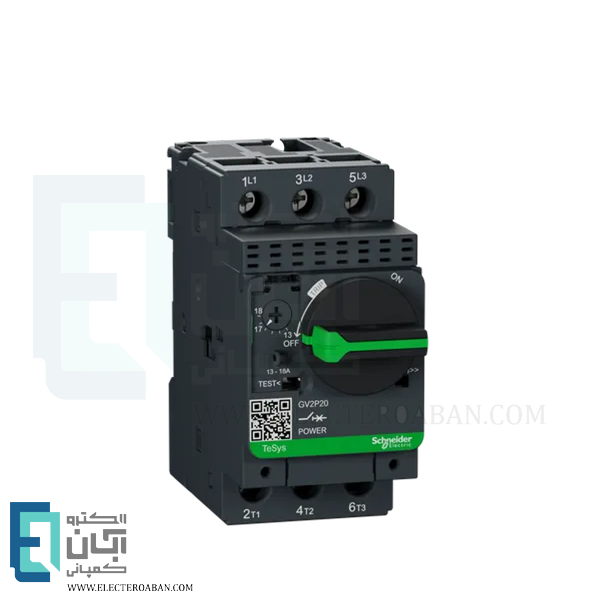

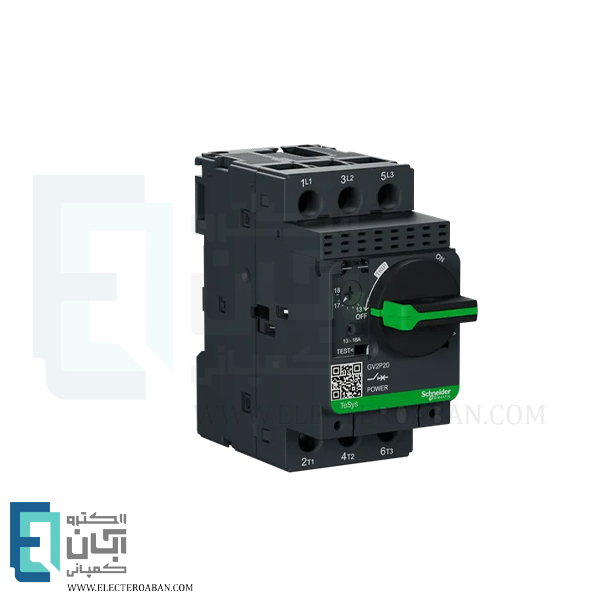

کلید حرارتی مغناطیسی گردان 13 تا 18 آمپر اشنایدر کد GV2P20
schneider-code-gv2p20-13-a-to-18-percent-a-rotary-switch-thermal-magnetic-mpcb
ویژگیهای اصلی
رنگ بدنه: خاکستری
جنس بدنه: ABS
نوع کلید: گردان
تعداد پل: سه
تعداد فاز: 3
رنگ:
گارانتی:
مشخصات کلی
معرفی کلید حرارتی مغناطیسی گردان 13 تا 18 آمپر اشنایدر کد GV2P20
کلید حرارتی اشنایدر GV2P02 با کیفیت ساخت بینقص و دقت عمل بالا، انتخابی ایدهآل برای حفاظت و نگهداری از موتورهای صنعتی است.موتورهای الکتریکی در صنایع مختلف کاربردهای گستردهای دارند و عمدتاً برای راهاندازی انواع دستگاههای مکانیکی به کار میروند. اضافه بار و اتصال کوتاه دو عامل مهمی هستند که باعث آسیب رساندن به این موتورها میشوند. برای محافظت از موتورهای الکتریکی، افت ولتاژ و جلوگیری از تک فاز شدن الکتروموتورها از کلید حرارتی اشنایدر GV2P20 استفاده میکنیم.با این کلید حرارتی سه پل، میتوانید جریان نامی را به دلخواه خود بین 13 تا 18 آمپر تنظیم کنید.تمامی کلیدهای حرارتی از منبع AC برای تغذیه استفاده میکنند.
- طول عمر 100000 سیکل الکتریکی و مکانیکی
- دمای نگهداری 40- تا 80+ درجه سانتیگراد و دمای کاری 20- تا 60+ درجه سانتیگراد
- دارای گواهی IP20 برای جلوگیری از نفوذ گرد و غبار و رطوبت
- 960 درجه سانتی گراد مقاومت در برابر آتش سوزی
- ولتاژ نامی عملیاتی 690 ولت
- پشتیبانی از استانداردهای EN/IEC 60947-2 ،EN/IEC 60947-4-1 و UL 60947-4-1
نحوه عملکرد کلید حرارتی سه پل اشنایدر GV2P20
کلید حرارتی GV2P20 اشنایدر از دو مکانیزم حرارتی و مغناطیسی برای حفاظت از مدار بهره میبرد.حفاظت حرارتی شامل یک بخش حساس به دما به نام بیمتال است که در شرایط اضافه جریان به کار میرود.حفاظت مغناطیسی نیز یک بخش حساس به جریان به نام سیمپیچ مغناطیسی دارد که در شرایط اتصال کوتاه به کار میرود.بیمتال حفاظتی از اتصال دو فلز با ضرایب انبساط حرارتی متفاوت ساخته شده است که در اثر گرم شدن ناشی از جریان الکتریکی، خم میشود.بنابراین، در صورت بروز اضافه بار، بیمتال داغ و خم شده به میله تریپ برخورد کرده، که موجب قطع برق میگردد. در سیم پیچ حفاظتی نیز با عبور جریان از سیمپیچ یک میدان مغناطیسی القا میشود واگر جریان از مقدار Im اتصال کوتاه فراتر رود، میدان مغناطیسی تولید شده قادر است هسته سیمپیچ را به سمت میله تریپ حرکت داده و برق را قطع کند. هم چنین تفاوت این دو مکانیزم این است که حفاظت حرارتی برق را پس از یک تأخیر از پیش تعیین شده قطع میکند، در حالی که حفاظت مغناطیسی این کار را بدون تأخیر انجام میدهد.
مزایای کلید حرارتی GV2P20
- قدرت قطع بالا و قابلیت کنترل به صورت دستی
- حفاظت از موتور در برابر اختلالات ناشی از عدم تقارن و قطع فاز
- امکان قطع و وصل جریان در مدار قدرت حین کارکرد دستگاه
- قابلیت تنظیم جریان نامی
- عملکرد بدون تاخیر در حفاظت مغناطیسی
- طول عمر بسیار بالا و عملکرد قابل اعتماد در شرایط محیطی مختلف
کاربرد کلید حرارتی اشنایدر GV2P20
کلید حرارتی سه پل 13 تا 18 آمپر اشنایدر باکد GV2P20 به عنوان یک محافظ مطمئن و ایمن به منظور حفاظت از الکتروموتورها در برابر انواع خطاهای الکتریکی طراحی شده است و بهطور معمول در محیطهای مسکونی، تجاری و صنعتی بهکار میرود. در زیر به برخی از کاربردهای این کلید حرارتی اشاره میکنیم.
- کلیدزنی در مدارهای موتوری
- حفاظت جامع در برابر اضافه بارهای ناشی از عوامل مغناطیسی و حرارتی
- ایجاد تأخیر حرارتی برای راهاندازی مجدد موتور به منظور جلوگیری از داغ شدن آن
هنگام خرید کلید حرارتی یا MPCB) Motor Protection Circuit Breaker) مناسب با نوع نیاز خود میبایست به جریان نامی، ولتاژ نامی و اندازه کلید متناسب با الکتروموتور خود توجه کنید .همچنین برای انتخاب دقیق کلید حرارتی متناسب با نیاز خود و دریافت مشاوره تخصصی،میتوانید با کارشناسان فنی ما تماس بگیرید.شرکت الکترو ابان تضمینکننده کیفیت و اصالت محصولات خود میباشد.
مشخصات فنی
مشخصات محصول کلید حرارتی اشنایدر
-
ابعاد97 × 45 × 89 سانتیمتر
-
رنگ بدنهخاکستری
-
جنس بدنهABS
-
نوع کلیدگردان
-
تعداد پلسه
-
تعداد فاز3
-
نولندارد
-
نوع ولتاژAC
-
ولتاژ کاری (ولت)230 تا 690
-
ولتاژ ضربه نامی (کیلو ولت)6
-
توان الکتروموتور (وات)18
-
میزان اتلاف توان (وات)7.5
-
فرکانس (هرتز)50 الی 60
-
ولتاژ عایقی690 ولت
-
قدرت قطع (کیلو آمپر)100
-
جریان قطع مغناطیسی (آمپر)341
-
جریان قطع عملیاتی100 درصد از 230/240/400/415/440/500/690 ولت AC با فرکانس 50 تا 60 هرتز
-
محدوده تنظیم حفاظت حرارتی (آمپر)13 الی 18
-
نوع کنترلدستگیره چرخشی
-
نشانگر وضعیت کلید (روشن/خاموش)دارد
-
طول عمر الکتریکی (سیکل)100000
-
طول عمر مکانیکی (سیکل)100000
-
دمای نگهداری در انبار (سانتیگراد)منفی 40 تا مثبت 80
-
مقاومت در برابر آتش (درجه سانتیگراد)960
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
ارتفاع از سطح دریا (متر)2000
-
درجه حفاظتIP20
-
درجه حفاظت در برابر اجسام سختIK09
-
گشتاور محکم کردن (N/M)1.7
-
گواهینامهCE, ABS, ATEX, BV, CCC, CSA, DNV-GL, EAC, LROS, UKCA, UL
-
استانداردCE, ABS, ATEX, BV, CCC, CSA, DNV-GL, EAC, LROS, UKCA, UL
-
گارانتیتضمین اصالت کالا
