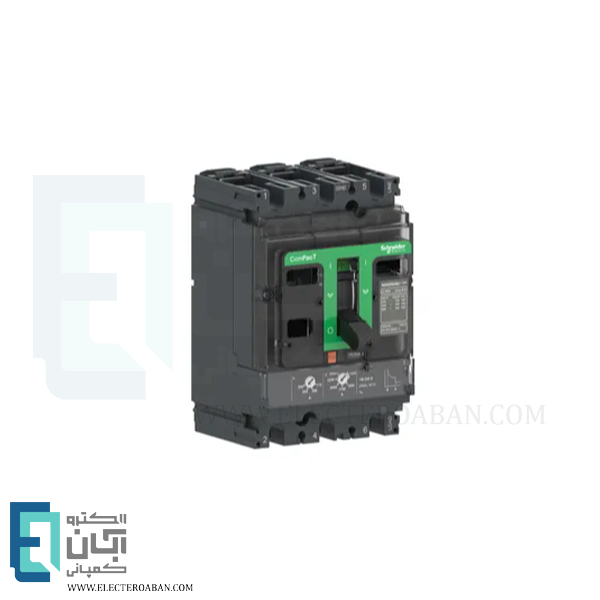

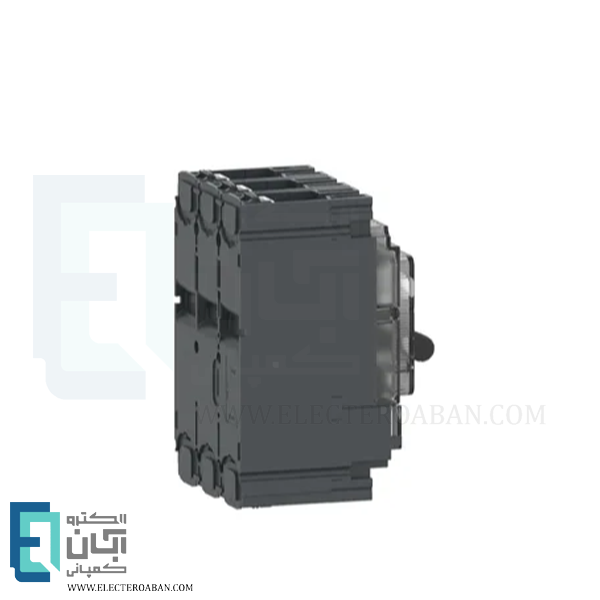

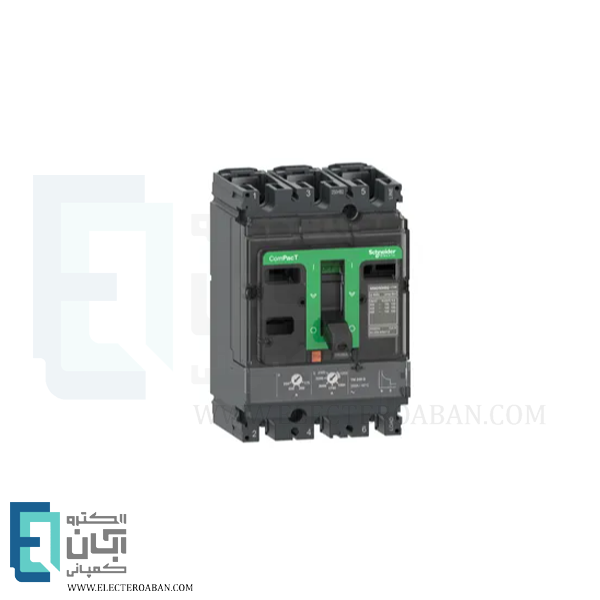

کلید اتوماتیک قابل تنظیم 3 پل 32 آمپر 36KA اشنایدر مدل NSX100F کد C10F3TM032
schneider-code-c10f3tm032-model-nsx100f-3-bridge-32-amp-36-ka-adjustable-mccb
ویژگیهای اصلی
رنگ بدنه: مشکی
جنس بدنه: پلی کربنات
نوع کلید اتوماتیک: قابل تنظیم
دسته بندی استفاده: Category A
تعداد پل: سه
رنگ:
گارانتی:
مشخصات کلی
معرفی کلید اتوماتیک قابل تنظیم 3 پل 32 آمپر اشنایدر کد C10F3TM032
کلید اتوماتیک 3 پل اشنایدر C10F3TM032 به عنوان یک محافظ عمل میکند و با قطع سریع مدار در صورت وقوع اضافه بار یا اتصال کوتاه، از آسیب دیدن مدار الکتریکی جلوگیری میکند .کلید قابل تنظیم NSX100F وظیفهی قطع و وصل جریان برق را در مدار بر عهده دارد. این محصول دارای واحد تریپ حرارتی-مغناطیسی TMD با رنج 32 آمپر است.قسمت حرارتی این واحد حفاظتی که قابل تنظیم است، از مدار در برابر گرم شدن بیش از حد محافظت میکند. قسمت مغناطیسی آن که تنظیم نمی شود، از مدار در برابر اتصال کوتاه محافظت میکند.
- ولتاژ عملیاتی نامی 690 ولت AC در فرکانس 50/60 هرتز
- دارای قدرت قطع 36KA با ولتاژ 415 ولت AC
- طول عمر مکانیکی 50000 سیکل مکانیکی
- دمای نگهداری 50- تا 85+ درجه سانتیگراد و دمای کاری 25- تا 70+درجه سانتیگراد
- دارای گواهی IP40 برای جلوگیری از نفوذ گرد و غبار و رطوبت
- دارای استاندارد بین المللی EN/IEC 60947-2
- نصب آسان به لطف طراحی صفحه جلویی ارگونومیک
مزایای کلید اتوماتیک 32 آمپر اشنایدر
- حفاظت جامع و کامل در برابر اضافه جریان و اتصال کوتاه
- قابلیت تنظیم جریان نامی برای تطبیق بهتر با نیازهای سیستم
- طول عمر زیاد و قابلیت اطمینان بالا
- طراحی جمع و جور و نصب آسان
کاربرد کلید اتوماتیک قابل تنظیم اشنایدر NSX100F
کلید اتوماتیک (MCCB: Molded Case Circuit Breaker) NSX100F اشنایدر، به عنوان یک عنصر حفاظتی در شبکههای الکتریکی به صورت خودکار عمل کرده و با قطع سریع مدار در هنگام بروز خطا، از آسیب دیدن تجهیزات و تاسیسات جلوگیری میکند. این محصول نقش مهمی در حفاظت از سیستمهای الکتریکی در صنایع، ساختمانها و محیطهای خانگی ایفا میکند. در زیر به برخی از کاربردهای این کلید اتوماتیک اشاره میکنیم.
- حفاظت از موتورها و ژنراتورها
- استفاده در تابلو برق های صنعتی
- قطع و وصل دستی مدار
- حفاظت از تجهیزات برقی منازل،ساختمان های اداری و تجاری
هنگام خرید کلید اتوماتیک مناسب با نوع نیاز خود میبایست به رنج جریان نامی،قدرت قطع کلید،تعداد پل، نوع حفاظت کلید و قابل تنظیم یا غیر قابل تنظیم بودن آن توجه کنید.همچنین برای راهنمایی و دریافت مشاوره تخصصی،میتوانید با کارشناسان فنی ما تماس بگیرید.شرکت الکترو ابان تضمینکننده کیفیت و اصالت محصولات خود میباشد.
مشخصات فنی
مشخصات محصول کلید اتوماتیک اشنایدر
-
وزن2.05 کیلوگرم
-
ابعاد86 × 161 × 105 سانتیمتر
-
رنگ بدنهمشکی
-
جنس بدنهپلی کربنات
-
نوع کلید اتوماتیکقابل تنظیم
-
دسته بندی استفادهCategory A
-
تعداد پلسه
-
نوع ولتاژAC
-
تعداد فاز3
-
نولندارد
-
دسته بندی ولتاژیll
-
ولتاژ عملیاتی (ولت)690
-
ولتاژ ضربه نامی (کیلو ولت)8
-
جریان برق صنعتی (آمپر)32
-
میزان اتلاف توان (وات)12.09
-
فرکانس (هرتز)50 الی 60
-
ولتاژ عایقی800
-
قدرت قطع (کیلو آمپر)4 در 660/690 ولت AC, 11 در 525 ولت AC, 12 در 500 ولت AC, 35 در 440 ولت AC, 36 در 380/415 ولت AC, 85 در 220/230 ولت AC
-
نوع کنترلToggle
-
طول عمر مکانیکی (سیکل)50000
-
طول عمر الکتریکی (سیکل)10000 در 690 ولت و In, 20000 در 690 ولت و In/2, 30000 در 440 ولت و In, 50000 در 440 ولت و In/2
-
دمای کاری (سانتیگراد)منفی 25 تا مثبت 70
-
دمای نگهداری در انبار (سانتیگراد)منفی 50 تا مثبت 85
-
رطوبت5 تا 95 درصد
-
درجه آلودگی3 مطابق با استاندارد IEC 60664-1
-
ارتفاع از سطح دریا (متر)2000 تا 5000 با derating, صفر تا 2000 بدون derating
-
درجه حفاظتIP40
-
درجه حفاظت در برابر اجسام سختIK07
-
محدوده تنظیم حفاظت جریان لحظهای li (آمپر)IK07
-
حفاظت در برابر نشت زمینندارد
-
محدوده تنظیم حفاظت طولانی مدت lr0.7 تا 1 * In
-
محدوده تنظیم تاخیر حفاظت طولانی مدت (tr)15 ثانیه در 6* Ir, 120 تا 400 ثانیه در 1.5 *In
-
نوع نصبBackplate
-
تعداد جایگاه نصب لوازم جانبی5
-
استانداردEN/IEC 60947-2
-
گارانتیتضمین اصالت کالا
