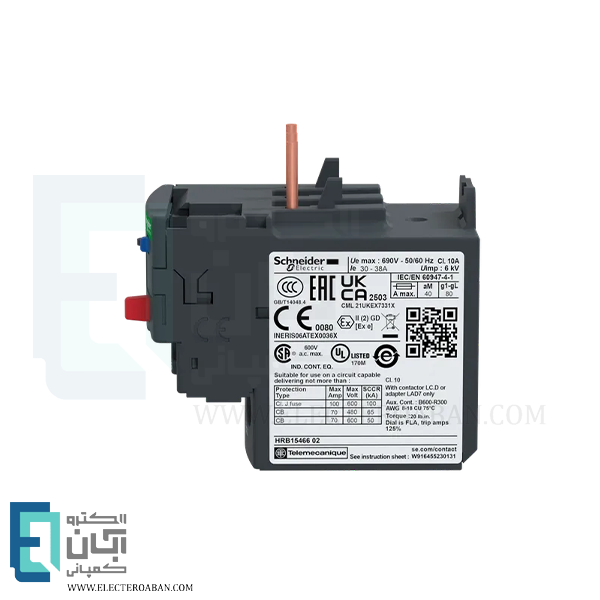

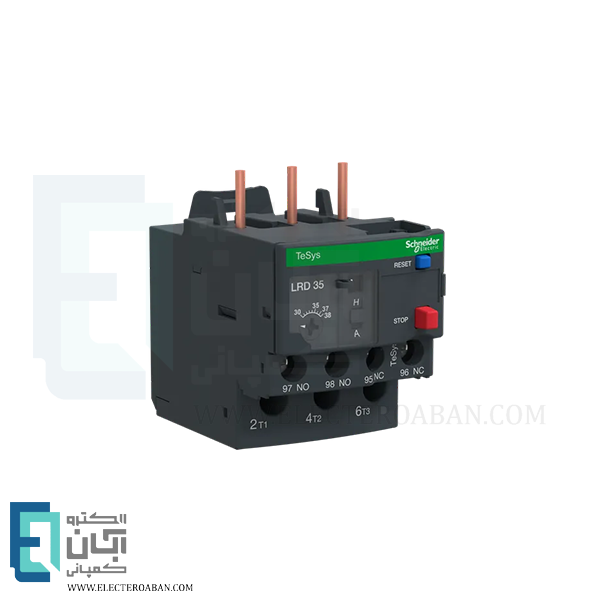

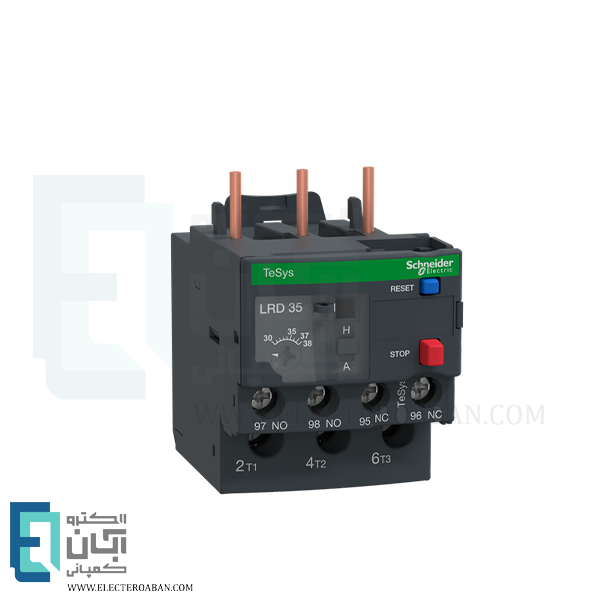

رله حرارتی بی متال رنج 30 الی 38 آمپر اشنایدر کد LRD35
schneider-code-lrd35-30-amp-to-38-amp-bimetal-thermal-relay
ویژگیهای اصلی
رنگ بدنه: مشکی
جنس بدنه: پلی کربنات
نوع ولتاژ: AC, DC
ولتاژ عملیاتی (ولت): 690vAC
ولتاژ ضربه نامی (کیلو ولت): 6
رنگ:
گارانتی:
مشخصات کلی
معرفی رله حرارتی بی متال رنج 30 الی 38 آمپر اشنایدر کد LRD35
بیمتال اشنایدر با کد فنی LRD35 یک رله حرارتی و حفاظتی است که از موتورهای الکتریکی در برابر آسیب ناشی از اضافه بار محافظت میکند. این رله حرارتی، محافظی مطمئن برای جلوگیری از آسیب دیدن تجهیزات الکتریکی شما در اثر گرمای بیش از حد است.سیستم تشخیص قطع فاز، یکی از ویژگیهای برجستهی بی متال اشنایدر است.همچنین این دستگاه قابلیت تنظیم رنج جریان را دارد که به صورت دستی و اتوماتیک قابل تغییر است.عملکرد این رله بر اساس اختلاف ضریب انبساط طولی دو فلز به کار رفته است.به این صورت که به هنگام عبور جریان از بی متال به دلیل افزایش دما فلز ها گرم شده و طول آنها بیشتر میشود. به این دلیل که یکی از فلزات نسبت به دیگری ضریب انبساط طولی بیشتری دارد هر دو به سمت فلزی که ضریب انبساط طولی کمتری دارد خم شده و در نتیجه باعث قطع مدار و محافظت از موتور میشود.مقاومت مکانیکی این بی متال در برابر لرزش برابر 6GN طبق استاندارد IEC 60068-2-6 است؛و مقاومت آن در برابر شوک برابر 15GN برای 11 میلی ثانیه است.
- ولتاژ عملیاتی نامی 690 ولت AC در فرکانس صفر تا 400 هرتز مطابق با استاندارد IEC 60947-4-1
- ترکیب کنتاکت های کمکی: 1NO+1NC
- دمای نگهداری 60- تا 70+ درجه سانتیگراد و دمای کاری 20- تا 60+درجه سانتیگراد
- دارای گواهی IP20 برای جلوگیری از نفوذ گرد و غبار و رطوبت مطابق با استاندارد IEC 60529
- دارای استاندارد IACS E10 برای مقاومت در برابر آب و هوا
- دارای دو دکمه، استپ (دکمه قرمز) و ریست (دکمه آبی)
مزایای بیمتال اشنایدر LRD35
- قابلیت اطمینان بالا
- قابلیت تنظیم آسان و دقیق جریان متناسب با نیاز خود
- عملکرد پایدار و طول عمر بالا
- طراحی مدرن، جمع جور و نصب آسان
کاربرد رله حرارتی و محافظتی اشنایدر LRD35
بیمتال اشنایدر مدل LRD35 یکی از تجهیزات حفاظتی در مدارهای الکتریکی است که برای محافظت از موتورهای الکتریکی در برابر اضافهبار و نوسانات جریان استفاده میشود. این دستگاه بهعنوان بخشی از مدار کنترل موتور عمل میکند و معمولاً در کنار کنتاکتورها نصب میشود. در زیر به برخی از کاربردهای این محصول اشاره میکنیم.
- حفاظت از موتورهای الکتریکی
- حفاظت از مدارهای کنترل و فرمان
هنگام خرید بی متال مناسب با نوع نیاز خود میبایست به رنج جریان نامی آن توجه کنید.همچنین برای راهنمایی و دریافت مشاوره تخصصی،میتوانید با کارشناسان فنی ما تماس بگیرید.شرکت الکترو ابان تضمینکننده کیفیت و اصالت محصولات خود میباشد.
مشخصات فنی
مشخصات محصول رله حرارتی بی متال اشنایدر
-
وزن0.124 کیلوگرم
-
ابعاد6.6 × 4.5 × 7 سانتیمتر
-
رنگ بدنهمشکی
-
جنس بدنهپلی کربنات
-
نوع ولتاژAC, DC
-
ولتاژ عملیاتی (ولت)690vAC
-
ولتاژ ضربه نامی (کیلو ولت)6
-
جریان مجاز0.1 آمپر در 250 ولت DC-13 برای مدار فرمان, 1.5 آمپر در 240 ولت AC-15 برای مدار فرمان
-
فرکانس (هرتز)50 الی 60
-
ولتاژ عایقی600 ولت (با استاندارد CSA و UL), 690 ولت (با استاندارد IEC 60947-4-1)
-
قدرت دیالکتریک1.89 کیلو ولت در 50 هرتز طبق استاندارد IEC 60947-1
-
محدوده تنظیم حفاظت حرارتی (آمپر)30 الی 38
-
کلاس اضافه بار حرارتیکلاس 10A طبق استاندارد IEC 60947-4-1
-
حساسیت به شکست فاز130درصد جریان قطع Ir در حالت دوفاز
-
نوع کنترلدکمه آبی (ریست), دکمه قرمز (استپ)
-
دمای نگهداری در انبار (سانتیگراد)منفی 60 تا مثبت 70
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
درجه حفاظتIP20
-
استاندارد اشتعال پذیریV1 مطابق با UL 94
-
نوع نصبریل, زیر کنتاکتور, صفحه
-
گشتاور محکم کردن (N/M)1.7
-
گواهینامهATEX, BV, CCC, CSA, DNV-GL, EAC, IEC, LROS, RINA, UKCA, UL
-
آستانه تریپ1.14 +/- 0.06 Ir طبق استاندارد IEC 60947-4-1
-
استانداردCSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, EN 50495, EN/IEC 60947-4-1, EN/IEC 60947-5-1, GB/T 14048.4, GB/T 14048.5, UL 60947-4-1, UL 60947-5-1
-
گارانتیتضمین اصالت کالا
