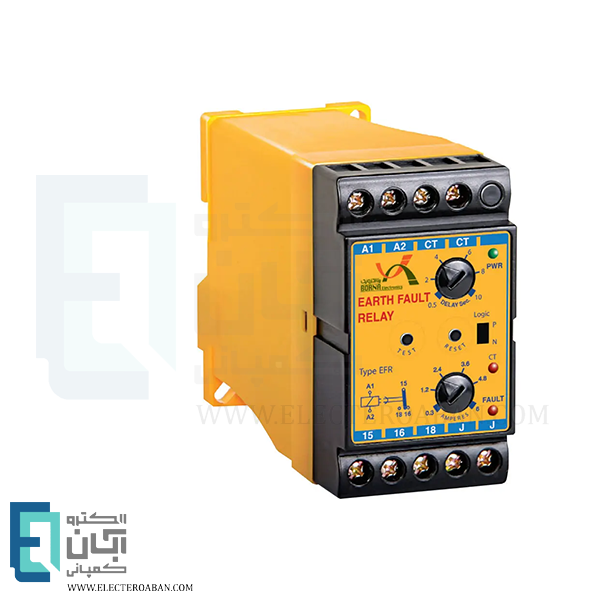

رله ارت فالت DC برنا الکترونیک مدل EFR
borna-electronic-model-efr-dc-earth-fault-relay/
ویژگیهای اصلی
رنگ بدنه: زرد/ مشکی
جنس بدنه: پلاستیک
نوع ولتاژ: DC
ولتاژ ورودی (ولت): 220
میزان اتلاف توان (وات): 3.0
برند ::
برنا الکتریک
گارانتی:
تعداد
قیمت
6,900,000
تومان
مشخصات کلی
بررسی رله ارت فالت DC برنا الکترونیک مدل EFR
رله ارت فالت DC برنا الکترونیک مدل EFR یکی از محصولات مهم در سیستمهای حفاظت الکتریکی است که برای تشخیص و حفاظت از نشت جریان به زمین طراحی شده است. این رلهها معمولاً در تاسیسات الکتریکی برای حفاظت از تجهیزات و افراد در برابر خطرات ناشی از ارت فالت (نشت جریان به زمین) به کار میروند.
- حذف تاثیر هارمونیک سوم
- روش آشکاری سازی Balance Core
- تشخیص جریان نشتی در کابل های زیر زمینی، سیم پیچ الکتروموتورها و تابلوهای برق
- تنظیم محدوده جریان نشتی از 0.3 – 6 و 20 – 1 آمپر
- زمان تأخیر در قطع رله قابل تنظیم از 0.5 تا 10 ثانیه
- دارای دو کلید TEST و RESET
دارای سه سیگنال نمایشگر
-PWR: وصل تغذیه ورودی
-CT: قطع شدن CT
-FAULT: حالت خظا
نحوه عملکرد رله ارت فالت DC برنا الکترونیک مدل EFR
- زمانی که ولتاژ تغذیه به ترمینالهای A1 و A2 متصل شده و خروجی CT به ترمینالهای CT وصل گردد، و در صورتی که جریان نشتی در محدوده مجاز باشد، سیگنال PWR روشن خواهد شد، سیگنالهای FAULT و CT خاموش باقی میمانند و رله داخلی دستگاه طبق منطق انتخاب شده (وضعیت کلید Logic) فعال میشود.
- کاربر باید با استفاده از کلید Logic دستگاه، منطق عملکرد رله خروجی را مشخص کند. به این صورت که اگر کلید Logic در وضعیت P قرار گیرد، با وقوع خطا رله خروجی قطع میشود (ترمینال ۱۵ از ۱۸ قطع میشود – مناسب برای مدار کنتاکتوری). اما اگر کلید Logic در وضعیت N قرار گیرد، با بروز خطا رله خروجی وصل میشود (ترمینال 15 به 18 وصل میشود – مناسب برای مدار کلید شنت دار).
- اگر اتصال ترانس جریان کوربالانس از دستگاه قطع شود، سیگنالهای CT و FAULT روی دستگاه روشن خواهند شد.
- با استفاده از کلید TEST، کاربر قادر است خطا را به دستگاه اعمال کرده و عملکرد صحیح سیگنال FAULT و رله خروجی را بررسی کند.
- اگر جریان نشتی زمین از مقدار تنظیم شده توسط دسته AMPERES بیشتر شود، دستگاه زمانسنجی را آغاز کرده و پس از پایان زمان تعیین شده توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی تغییر وضعیت میدهد.
- چنانچه در طول زمان تنظیم شده، جریان نشتی زمین به مقدار مجاز کاهش یابد، رله بدون تغییر باقی میماند.
- پس از اعلان خطا، اگر جریان نشتی زمین به محدوده مجاز برسد، سیگنال FAULT خاموش شده و رله داخلی دستگاه به وضعیت عادی بازمیگردد.
- اگر ترمینالهای J به هم متصل نباشند، پس از هر بار خطا و رفع آن، دستگاه بهطور خودکار راهاندازی میشود.
- اگر ترمینالهای J به هم متصل شوند، پس از هر بار خطا و رفع آن، دستگاه باید با استفاده از شستی RESET راهاندازی مجدد شود
مشخصات فنی
مشخصات محصول رله الکترونیک
-
وزن0.025kg
-
استانداردEN 60255-22, EN 60255-25, EN 60255-27, EN 61000-3, IEC 60255-22, IPCA610-C
-
ابعاد10.8 × 4.5 × 8 سانتیمتر
-
نوع ولتاژDC
-
جریان کنتاکت6 آمپر
-
طول عمر مکانیکی(سیکل)1 میلیون
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
نوع نصبDIN Rail – مطابق با استاندارد EN60715, FlushMounted
-
گواهینامهHSE-MS, IMS, ISO 9001, ISO14001, ISO45001
-
گارانتی36 ماهه برنا الکترونبک
-
رنگ بدنهزرد/ مشکی
-
جنس بدنهپلاستیک
-
ولتاژ ورودی220
-
میزان اتلاف توان (وات)3.0
-
فرکانس (هرتز)50, 5±
-
رله خروجییک کنتاکت C/O
-
طول عمر الکتریکی (سیکل)10000
-
رطوبتحداکثر 85 درصد
-
کلاس عایقیClass Ⅱ
-
درجه حفاظتIP20
