HMI دلتا DOP-110CS صفحه نمایش 10 اینچ

خرید و معرفی HMI دلتا DOP-110CS صفحه نمایش 10 اینچ

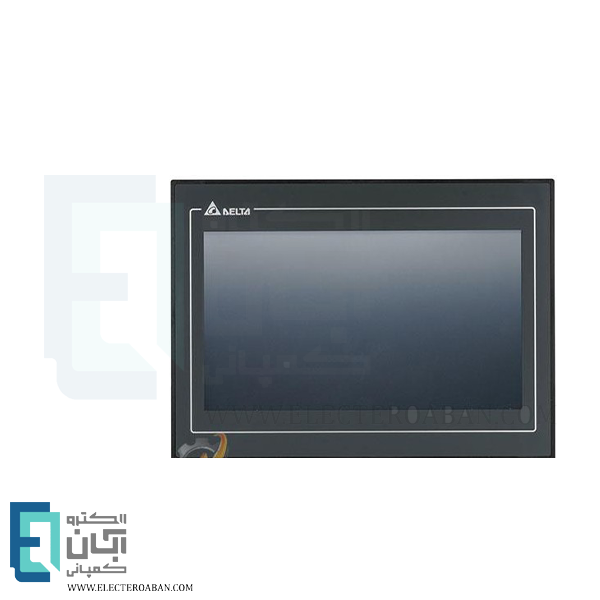

HMI دلتا DOP-110CS یک پنل اپراتوری لمسی از سری DOP-100 دلتا است که برای نمایش اطلاعات، کنترل و نظارت بر عملکرد تجهیزات و ماشین آلات صنعتی استفاده می شود. این مدل به نمایشگر 10.1 اینچی TFT LCD با رزولوشن 1024×600 پیکسل و 65536 رنگ مجهز شده و برای پروژه هایی که به صفحه نمایش بزرگ و رابط کاربری لمسی نیاز دارند، کاربرد دارد.

در این HMI از پردازنده ARM Cortex-A8 با فرکانس 800 مگاهرتز، حافظه RAM با ظرفیت 256 مگابایت و حافظه Flash با ظرفیت 256 مگابایت استفاده شده است. DOP-110CS دارای دو پورت ارتباطی اصلی و یک پورت ارتباطی توسعه یافته است و از RS-232، RS-485 و RS-422 پشتیبانی می کند. همچنین یک پورت USB Host و یک پورت USB Client در اختیار کاربر قرار می گیرد.

صفحه لمسی 4 سیمه مقاومتی، نور پس زمینه LED و قابلیت نصب پنلی باعث شده است که HMI دلتا DOP-110CS برای استفاده در تابلوهای کنترل و ماشین آلات صنعتی گزینه ای کاربردی باشد. پنل جلویی دستگاه نیز دارای استاندارد حفاظتی IP65 است و می تواند در محیط های صنعتی مورد استفاده قرار گیرد.

ابعاد HMI دلتا DOP-110CS

ابعاد کلی HMI دلتا DOP-110CS برابر با 272 × 200 × 61 میلی متر است. برای نصب پنلی، ابعاد برش مورد نیاز حدود 261.3 × 189.3 میلی متر در نظر گرفته می شود. نمایشگر دستگاه دارای ابعاد ناحیه قابل نمایش 226 × 128.7 میلی متر است و صفحه 10.1 اینچی آن با رزولوشن 1024 × 600 پیکسل اطلاعات را نمایش می دهد.

وزن این HMI حدود 1330 گرم است. بنابراین هنگام طراحی تابلو برق و محل نصب، علاوه بر ابعاد برش پنل، فضای مورد نیاز برای اتصالات و کابل های پشت دستگاه نیز باید در نظر گرفته شود.

اطلاعات پشت HMI دلتا DOP-110CS

در قسمت پشت HMI دلتا DOP-110CS، ترمینال ها و پورت های ارتباطی دستگاه قرار گرفته اند. این مدل دارای COM1 با ارتباط RS-232، COM2 با قابلیت RS-232 و RS-485 و COM3 با قابلیت RS-422 و RS-485 است. همچنین یک USB Host و یک USB Client برای اتصال تجهیزات و انتقال اطلاعات در نظر گرفته شده است.

تغذیه دستگاه با ولتاژ DC 24V انجام می شود و توان مصرفی حداکثر آن حدود 10.4 وات است. محل قرارگیری پورت ها در بخش پشتی باعث می شود هنگام نصب HMI، فضای کافی برای اتصال کانکتورها و عبور کابل ها در نظر گرفته شود.

کدخوانی HMI دلتا DOP-110CS

نام DOP-110CS از بخش های مختلفی تشکیل شده است که مشخصات کلی این مدل را نشان می دهند. عبارت DOP به خانواده پنل های اپراتوری دلتا اشاره دارد و عدد 110 به مدل این سری مربوط می شود. حرف C نشان دهنده نوع استاندارد این مدل و حرف S به رزولوشن WSVGA با مقدار 1024 × 600 پیکسل اشاره دارد.

بنابراین در هنگام خرید HMI دلتا DOP-110CS، توجه به کد کامل محصول اهمیت دارد؛ زیرا مدل های مختلف HMI دلتا ممکن است از نظر اندازه نمایشگر، رزولوشن، نوع ارتباطات و امکانات شبکه تفاوت داشته باشند.

محصولات مشابه دیگر: HMI دلتا DOP-107DV مدل DVI

ویژگی و مزایای خرید HMI دلتا DOP-110CS

• نمایشگر 10.1 اینچی: فضای مناسب برای نمایش اطلاعات، وضعیت تجهیزات و صفحات کنترلی را در اختیار اپراتور قرار می دهد.
• رزولوشن 1024 × 600: نمایش واضح اطلاعات و رابط های گرافیکی روی صفحه را فراهم می کند.
• نمایش 65536 رنگ: امکان طراحی رابط کاربری رنگی و قابل تفکیک برای نمایش وضعیت های مختلف تجهیزات را فراهم می کند.
• پردازنده ARM Cortex-A8: پردازنده 800 مگاهرتزی برای اجرای رابط کاربری و عملکردهای کنترلی HMI استفاده شده است.
• حافظه 256 مگابایت RAM و 256 مگابایت Flash: فضای مناسبی برای اجرای برنامه و ذخیره اطلاعات مورد نیاز HMI فراهم می کند.
• پشتیبانی از RS-232، RS-485 و RS-422: امکان ارتباط سریال با PLC و سایر تجهیزات صنعتی سازگار را فراهم می کند.
• صفحه لمسی مقاومتی 4 سیمه: کاربر می تواند فرمان های کنترلی را مستقیما از طریق نمایشگر وارد کند.
• پورت USB Host و USB Client: برای اتصال تجهیزات جانبی و انجام برخی عملیات انتقال یا سرویس دستگاه کاربرد دارند.
• پنل جلویی با حفاظت IP65: در برابر نفوذ گرد و غبار و آب از قسمت جلویی دستگاه محافظت ایجاد می کند.
• محدوده دمای کاری 0 تا 50 درجه سانتی گراد: امکان استفاده از دستگاه را در محدوده مشخصی از شرایط محیطی صنعتی فراهم می کند.

اگر قصد خرید HMI دلتا DOP-110CS را دارید، پیش از سفارش بهتر است مشخصات فنی، نوع پورت های ارتباطی و ابعاد نصب دستگاه را با نیاز پروژه خود مطابقت دهید. برای استعلام قیمت و دریافت اطلاعات بیشتر درباره این مدل می توانید با کارشناسان الکتروآبان تماس بگیرید.
