HMI دلتا DOP-107CV صفحه نمایش 7 اینچ

خرید و معرفی HMI دلتا DOP-107CV صفحه نمایش 7 اینچ

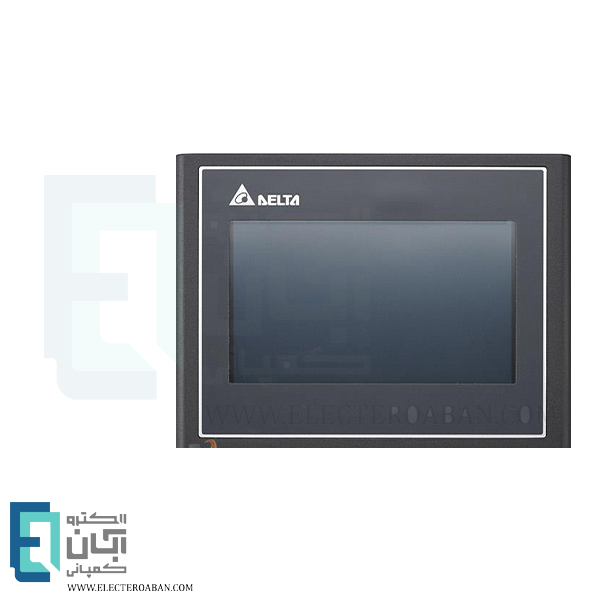

HMI دلتا DOP-107CV یک پنل اپراتوری لمسی از سری DOP-100 است که برای نمایش اطلاعات، کنترل فرایند و برقراری ارتباط بین اپراتور و تجهیزات اتوماسیون صنعتی استفاده می شود. این مدل به نمایشگر 7 اینچی TFT LCD با رزولوشن 800 × 480 پیکسل و قابلیت نمایش 65536 رنگ مجهز شده است و می تواند اطلاعات فرایند و صفحات کنترلی را با وضوح مناسب نمایش دهد.

در ساختار DOP-107CV از پردازنده ARM Cortex-A8 با فرکانس 800 مگاهرتز، حافظه 256 مگابایت RAM و 256 مگابایت حافظه Flash استفاده شده است. صفحه لمسی مقاومتی چهار سیمه نیز برای کنترل منوها، ورود مقادیر و اجرای فرمان های مختلف در نظر گرفته شده و برای بیش از 10 میلیون بار لمس طراحی شده است.

HMI دلتا DOP-107CV دارای دو پورت ارتباط سریال و یک پورت ارتباطی توسعه یافته است. COM1 از RS-232، COM2 از RS-232 و RS-485 و COM3 از RS-422 و RS-485 پشتیبانی می کند. همچنین یک USB Host و یک USB Client در اختیار کاربر قرار دارد. این مدل فاقد پورت Ethernet است و برای پروژه هایی که ارتباط سریال با PLC و تجهیزات صنعتی دارند، قابل استفاده است.

پنل جلویی دستگاه دارای درجه حفاظت IP65، NEMA4 و UL Type 4X برای استفاده در محیط داخلی است و تغذیه آن با 24 ولت DC انجام می شود. پیش از خرید HMI دلتا DOP-107CV بهتر است نوع ارتباط تجهیزات، فضای نصب و نیازهای کنترلی پروژه بررسی شود. برای استعلام قیمت و دریافت مشاوره خرید می توانید با کارشناسان الکتروآبان تماس بگیرید و سفارش خود را ثبت کنید.

ابعاد HMI دلتا DOP-107CV

ابعاد بدنه HMI دلتا DOP-107CV برابر با 215 × 161 × 61.2 میلی متر است. برای نصب پنلی، ابعاد برش مورد نیاز حدود 196.9 × 142.9 میلی متر در نظر گرفته می شود. وزن دستگاه نیز حدود 970 گرم است. در زمان طراحی تابلو باید علاوه بر ابعاد قسمت جلویی، فضای کافی در پشت HMI برای اتصال کابل ها و کانکتورها در نظر گرفته شود.

نمایشگر 7 اینچی این مدل دارای محدوده نمایش 154.08 × 85.92 میلی متر و روشنایی معمول 400 cd/m² است. نور پس زمینه از نوع LED بوده و نیمه عمر آن در دمای محیط 25 درجه سانتی گراد بیش از 20000 ساعت اعلام شده است.

اطلاعات پشت HMI دلتا DOP-107CV

در قسمت پشتی HMI دلتا DOP-107CV، ورودی تغذیه و پورت های ارتباطی دستگاه قرار دارند. این مدل دارای یک پورت USB Host، یک USB Client و سه مسیر ارتباط سریال COM1، COM2 و COM3 است. COM1 از RS-232 با پشتیبانی از کنترل جریان، COM2 از RS-232 و RS-485 و COM3 از RS-422 و RS-485 پشتیبانی می کند.

تغذیه دستگاه با ولتاژ DC 24V انجام می شود و توان مصرفی حداکثر آن حدود 8.5 وات است. هنگام نصب، محل قرارگیری پورت ها و مسیر عبور کابل ها در بخش پشت HMI باید به شکلی انتخاب شود که اتصال و سرویس دستگاه بدون ایجاد فشار روی کانکتورها انجام شود.

کدخوانی HMI دلتا DOP-107CV

کد DOP-107CV شناسه این مدل از HMI های سری DOP-100 دلتا است. عبارت DOP نشان دهنده خانواده پنل های اپراتوری دلتا است و عدد 107 به مدل 7 اینچی این خانواده مربوط می شود. بخش CV نیز نسخه مشخص این مدل را از سایر مدل های HMI دلتا متمایز می کند.

در زمان خرید HMI دلتا توجه به کد کامل محصول اهمیت زیادی دارد؛ زیرا مدل های مشابه از نظر اندازه نمایشگر ممکن است در نوع ارتباطات، حافظه، پورت شبکه و سایر امکانات با یکدیگر تفاوت داشته باشند. به عنوان مثال، DOP-107CV برخلاف برخی مدل های دیگر این خانواده، فاقد Ethernet داخلی است.

محصولات مشابه: HMI دلتا DOP-BQ1 صفحه نمایش ۴.۳ اینچ

مزایا و ویژگی های خرید HMI دلتا DOP-107CV

• نمایشگر 7 اینچی: فضای مناسبی برای نمایش صفحات کنترلی، وضعیت تجهیزات و اطلاعات فرایند در اختیار اپراتور قرار می دهد.
• رزولوشن 800 × 480 پیکسل: امکان نمایش مناسب اطلاعات و رابط کاربری گرافیکی را فراهم می کند.
• نمایش 65536 رنگ: برای طراحی صفحات رنگی و تفکیک بهتر وضعیت های مختلف تجهیزات کاربرد دارد.
• پردازنده ARM Cortex-A8: پردازنده 800 مگاهرتزی برای اجرای برنامه و رابط گرافیکی HMI استفاده شده است.
• 256 مگابایت RAM و 256 مگابایت Flash: حافظه مورد نیاز برای اجرای برنامه و ذخیره اطلاعات HMI را فراهم می کند.
• پشتیبانی از RS-232، RS-485 و RS-422: امکان ارتباط با PLC، درایو و دیگر تجهیزات صنعتی دارای رابط سریال سازگار را فراهم می کند.
• سه پورت ارتباط سریال: وجود COM1، COM2 و COM3 امکان اتصال همزمان به تجهیزات مختلف را افزایش می دهد.
• USB Host و USB Client: برای اتصال تجهیزات جانبی و انجام عملیات انتقال و سرویس دستگاه استفاده می شوند.
• صفحه لمسی مقاومتی چهار سیمه: کنترل منوها و ارسال فرمان ها از طریق لمس نمایشگر انجام می شود.
• حفاظت IP65: پنل جلویی دستگاه در برابر نفوذ گرد و غبار و آب در محدوده استاندارد اعلام شده محافظت می شود.
• ابعاد مناسب برای تابلو: اندازه بدنه برای استفاده در انواع تابلوهای کنترل و ماشین آلات صنعتی قابل استفاده است.
• پشتیبانی از نرم افزار DOPSoft: طراحی صفحات گرافیکی و تنظیم برنامه HMI از طریق نرم افزار مربوط به این سری انجام می شود.
• محدوده دمای کاری 0 تا 50 درجه سانتی گراد: امکان استفاده از دستگاه را در محدوده مشخصی از شرایط محیطی صنعتی فراهم می کند.
