HMI دلتا DOP-103SQ صفحه نمایش 4.3 اینچ

خرید و معرفی HMI دلتا DOP-103BQ صفحه نمایش 4.3 اینچ

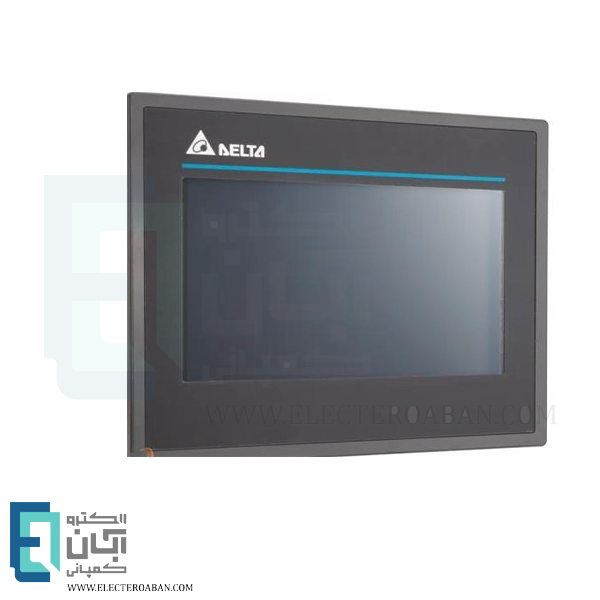

HMI دلتا DOP-103BQ یک پنل اپراتوری لمسی از سری DOP-100 دلتا است که برای ایجاد ارتباط میان اپراتور و تجهیزات اتوماسیون صنعتی استفاده می شود. اپراتور می تواند از طریق این رابط، اطلاعات مربوط به دستگاه را مشاهده کند، وضعیت فرایند را بررسی کند و فرمان های مورد نیاز را به سیستم ارسال کند.

این مدل به نمایشگر 4.3 اینچی TFT LCD با رزولوشن 480×272 پیکسل و قابلیت نمایش 65536 رنگ مجهز شده است. پردازنده ARM Cortex-A8 با فرکانس 800 مگاهرتز به همراه 256 مگابایت RAM و 256 مگابایت حافظه Flash نیز برای اجرای برنامه های HMI در نظر گرفته شده است. صفحه لمسی این دستگاه از نوع مقاومتی چهار سیمه است و برای بیش از یک میلیون بار عملکرد لمسی طراحی شده است.

HMI دلتا DOP-103BQ از ارتباطات سریال RS-232، RS-485 و RS-422 پشتیبانی می کند و دارای پورت USB Host و USB Client است. این ویژگی ها باعث می شوند اتصال HMI به PLC و دیگر تجهیزات سازگار در پروژه های مختلف اتوماسیون صنعتی امکان پذیر باشد. این مدل همچنین از نرم افزار DOPSoft برای برنامه نویسی و تنظیم صفحات کنترلی استفاده می کند.

ابعاد HMI دلتا DOP-103BQ

ابعاد بدنه HMI دلتا DOP-103BQ برابر با 137 × 103 × 37.1 میلی متر است. برای نصب این مدل روی تابلو، ابعاد برش پنل حدود 118.8 × 92.8 میلی متر در نظر گرفته می شود. وزن دستگاه نیز حدود 280 گرم است که در کنار ابعاد جمع و جور، نصب آن را در تابلوهای کنترل با فضای محدود آسان تر می کند.

ناحیه قابل نمایش این HMI برابر با 95.04 × 53.856 میلی متر است و صفحه نمایش 4.3 اینچی با نور پس زمینه LED، روشنایی معمول 400 کاندلا بر متر مربع و رزولوشن 480 × 272 پیکسل دارد.

اطلاعات پشت HMI دلتا DOP-103BQ

در قسمت پشتی HMI دلتا DOP-103BQ، محل تغذیه و پورت های ارتباطی دستگاه قرار گرفته است. در این بخش، پورت USB Slave، پورت USB Host، ترمینال ورودی تغذیه 24 ولت DC و پورت ارتباط سریال COM1 با کانکتور 9 پین قرار دارند.

در بخش ارتباطات، COM1 از RS-232 و RS-485 و COM2 از RS-422 و RS-485 پشتیبانی می کند. این ساختار به کاربر امکان می دهد متناسب با نوع PLC یا تجهیز صنعتی، روش ارتباطی مناسب را انتخاب کند. دستگاه فاقد پورت Ethernet و کارت حافظه SD است و برای تبادل اطلاعات و اتصال تجهیزات جانبی از پورت های USB استفاده می کند.

کدخوانی HMI دلتا DOP-103BQ

کد DOP-103BQ شناسه دقیق این مدل از پنل های HMI دلتا است. بخش DOP به خانواده پنل های اپراتوری دلتا مربوط می شود، عدد 103 شناسه مدل 4.3 اینچی این خانواده است و عبارت BQ نسخه این مدل را مشخص می کند. بنابراین هنگام خرید HMI دلتا، توجه به کد کامل محصول اهمیت دارد؛ زیرا مدل های نزدیک به یکدیگر ممکن است از نظر اندازه نمایشگر، حافظه، پورت های ارتباطی یا امکانات شبکه تفاوت داشته باشند.

مزایا و ویژگی های خرید HMI دلتا DOP-103BQ

• نمایشگر 4.3 اینچی: اندازه مناسب برای نصب در تابلوهای کنترل و ماشین آلاتی که فضای پنل در آنها محدود است.
• رزولوشن 480 × 272 پیکسل: امکان نمایش واضح اطلاعات و صفحات کنترلی را فراهم می کند.
• نمایش 65536 رنگ: برای طراحی رابط کاربری رنگی و تفکیک بهتر وضعیت های مختلف تجهیزات کاربرد دارد.
• پردازنده ARM Cortex-A8 با فرکانس 800 مگاهرتز: اجرای برنامه و رابط کاربری HMI را پشتیبانی می کند.
• 256 مگابایت RAM و 256 مگابایت Flash: ظرفیت مناسبی برای اجرای نرم افزار و ذخیره برنامه HMI در اختیار قرار می دهد.
• ارتباط RS-232، RS-485 و RS-422: امکان اتصال به PLC و تجهیزات صنعتی دارای رابط سریال سازگار را فراهم می کند.
• پورت USB Host و USB Client: برای اتصال تجهیزات جانبی و انجام عملیات ارتباطی و انتقال اطلاعات مورد استفاده قرار می گیرند.
• صفحه لمسی مقاومتی چهار سیمه: امکان کنترل مستقیم صفحات و منوهای HMI از طریق لمس نمایشگر را فراهم می کند.
• بدنه با ابعاد جمع و جور: برای استفاده در تابلوهای کنترل و ماشین آلاتی که فضای نصب محدودی دارند، مناسب است.
• درجه حفاظت IP65 و NEMA4: پنل جلویی دستگاه در برابر نفوذ گرد و غبار و آب در محدوده استاندارد اعلام شده محافظت می شود.
• تغذیه 24 ولت DC: امکان استفاده از این HMI را در ساختارهای رایج تابلو و سیستم های کنترل صنعتی فراهم می کند.
• پشتیبانی از DOPSoft: برنامه نویسی و طراحی صفحات گرافیکی HMI از طریق نرم افزار اختصاصی دلتا انجام می شود.

برای خرید HMI دلتا DOP-103BQ بهتر است پیش از سفارش، اندازه نمایشگر، نوع ارتباطات، ابعاد محل نصب و سازگاری HMI با PLC یا تجهیزات مورد استفاده در پروژه را بررسی کنید. برای استعلام قیمت، بررسی مشخصات و انتخاب مدل مناسب می توانید با کارشناسان الکتروآبان تماس بگیرید و سفارش خود را ثبت کنید.
