میکرو سوئیچ فشاری قرقره دار CNTD مدل CM-1309
cntd-model-cm-1309-roller-plunger-micro-switch
ویژگیهای اصلی
جنس بدنه: ABS
نوع ولتاژ: AC
سرعت عملیاتی: 1 m/s
فرکانس عملیاتی: الکتریکی: 20 عملکرد بر دقیقه
مقاومت تماسی: 15mΩ
رنگ:
گارانتی:
مشخصات کلی
معرفی

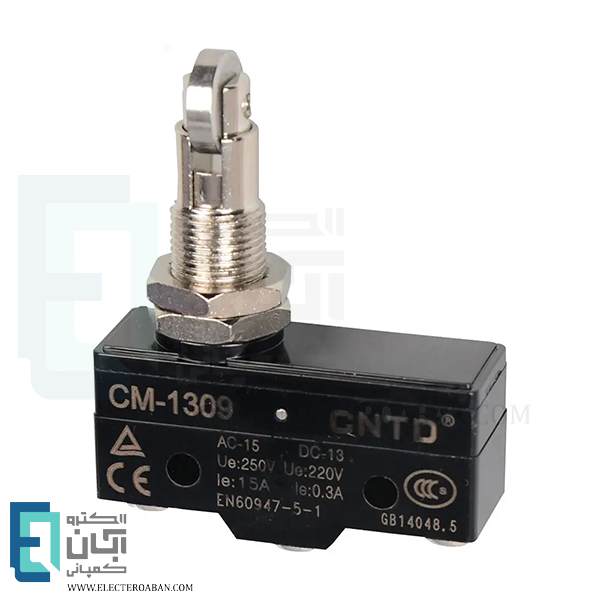

میکرو سوئیچ فشاری قرقره دار CNTD مدل CM-1309
میکرو سوئیچ فشاری ساده CNTD مدل CM-1309 یک کلید الکترومکانیکی دقیق و حساس است که با فشار فیزیکی جزئی فعال میشود و نقش مهمی در کنترل، ایمنی و تشخیص موقعیت اجسام در مدارهای صنعتی ایفا میکند.این میکروسوییچ نوعی کلید مکانیکی دقیق و پرکاربرد در سیستمهای کنترلی و اتوماسیون صنعتی است که با مکانیزم فشاری مجهز به قرقره طراحی شده است. تفاوت اصلی این مدل با نسخههای ساده، در داشتن یک اهرم فنری همراه با قرقره در قسمت فوقانی است که باعث میشود فعالسازی آن از طریق حرکت لغزشی یا غلتشی یک قطعه مکانیکی انجام گیرد.
- انواع محرک ها برای کاربردهای مختلف
- دقت بالا در گستره وسیعی از سرعتهای عملکرد
نحوه عملکرد میکرو سوئیچ فشاری قرقره دار CNTD مدل CM-1309
این مدل دارای یک عملگر فشاری با سر قرقرهای است که هنگام برخورد یک قطعه مکانیکی متحرک، قرقرهاش به سمت داخل فشرده میشود. با فشرده شدن قرقره، مکانیزم داخلی سوئیچ فعال شده و وضعیت کنتاکتهای الکتریکی تغییر میکند؛ به این صورت که کنتاکت Normally Open (NO) بسته میشود و اجازه عبور جریان را میدهد، در حالی که کنتاکت Normally Closed (NC) باز شده و جریان را قطع میکند. وقتی فشار از روی قرقره برداشته شود، فنر داخلی سوئیچ عملگر را به وضعیت اولیه بازمیگرداند و کنتاکتها نیز به حالت اولیه خود برمیگردند. این فرآیند باعث میشود سوئیچ تنها در لحظهای که جسم به آن برخورد میکند، سیگنال دهد و پس از آن به حالت آمادهبهکار برگردد. طراحی این مدل به گونهای است که در شرایط صنعتی سخت، مانند گرد و غبار، رطوبت یا لرزش، همچنان عملکرد دقیق و پایداری داشته باشد.
کاربرد میکرو سوئیچ فشاری قرقره دار CNTD مدل CM-1309
میکرو سوئیچ فشاری CM-1309 به عنوان یک قطعه کلیدی در سیستمهای کنترل صنعتی، نقش مهمی در افزایش دقت، اطمینان، ایمنی و کارایی فرآیندها ایفا میکند. این محصول با ارائه عملکرد پایدار در شرایط محیطی سخت، به کاهش زمان خرابی و هزینههای نگهداری کمک میکند. در زیر به برخی از کاربردهای این لیمیت سوییچ اشاره میکنیم.
- خطوط تولید و مونتاژ
- سیستم های بسته بندی
- ماشین آلات CNC
- بالابرهای ساختمانی
مشخصات فنی
مشخصات محصول لیمیت سویئچ :
-
جنس بدنهABS
-
سرعت عملیاتی1 m/s
-
فرکانس عملیاتیالکتریکی: 20 عملکرد بر دقیقه
-
مقاومت تماسی15mΩ
-
مقاومت عایقی100MΩ
-
فرکانس (هرتز)50 الی 60
-
قدرت دیالکتریک1500VAC در فرکانس 50 الی 60 هرتز به مدت 1 دقیقه بین قطعات فلزی حامل جریان و غیر حامل جریان, 1500VAC در فرکانس 50 الی 60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین
-
لرزشبین 10 تا 55 هرتز با دامنه نوسانی 1.5 میلیمتر
-
شوکدوام مکانیکی: 1000 متر بر ثانیه مربع, عملکرد نادرست: 300 متر بر ثانیه مربع
-
طول عمر الکتریکی (سیکل)500000
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 80
-
رطوبتحداکثر 95 درصد
-
درجه حفاظتIP65
-
گارانتیتضمین اصالت کالا
