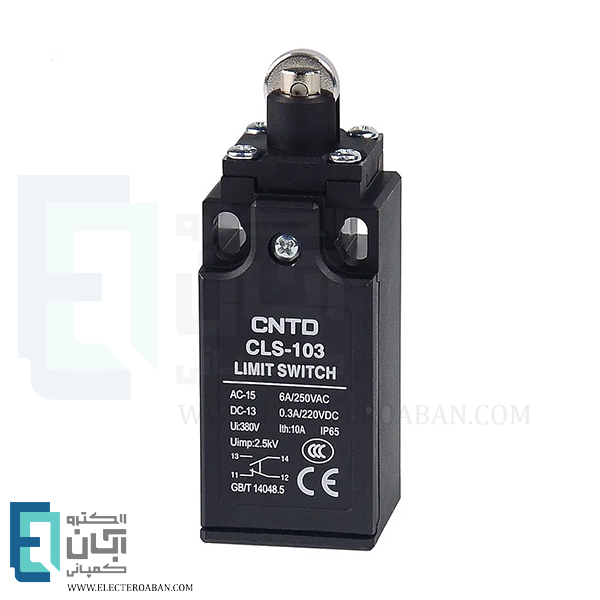

لیمیت سوئیچ فشاری قرقره دار باکالیت CNTD مدل CLS-103
cntd-model-cls-103-roller-plunger-bakelite-limit-switch
ویژگیهای اصلی
جنس بدنه: باکالیت
سرعت عملیاتی: 0.5 m/s
فرکانس عملیاتی: الکتریکی: 30 عملکرد بر دقیقه
مقاومت تماسی: 25mΩ
مقاومت عایقی: 100MΩ
رنگ:
گارانتی:
مشخصات کلی
معرفی
بررسی لیمیت سوئیچ فشاری قرقره دار باکالیت CNTD مدل CLS-103
لیمیت سوئیچ فشاری قرقره دار باکالیت CNTD مدل CLS-103، یک قطعه کلیدی در سیستمهای کنترل صنعتی است که با دقت و اطمینان بالا، موقعیت و حرکت اجسام را تشخیص میدهد.لیمیت سوئیچ قرقرهدار فشاری CNTD مدل CLS-103 یک کلید الکترومکانیکی است که برای تشخیص موقعیت مکانیکی قطعات متحرک در ماشینآلات صنعتی استفاده میشود. . این مدل بهدلیل سازوکار فشاری عمودی و بدون واسطه، از دقت عملکرد بسیار بالا برخوردار بوده و با حداقل خطا، موقعیت نهایی قطعه را بهدرستی تشخیص میدهد. CLS-103 با ساختار مستحکم و درجه حفاظت IP66، در برابر گرد و غبار، رطوبت و ضربه مقاوم است و عملکرد پایدار خود را در شرایط مختلف حفظ میکند. این میکروسوئیچ، انتخابی ایدهآل برای کاربردهایی است که دقت، اطمینان و دوام در اولویت قرار دارند.
- انواع محرک ها برای کاربردهای مختلف
- عملکرد هموار با دامنه حرکتی بالا
- ساختار کوچک،ضد آب و ضد روغن
- ساخته شده از پلاستیک اقتصادی باکالیت
نحوه عملکرد لیمیت سوئیچ فشاری قرقره دار باکالیت CNTD مدل CLS-103
این مدل دارای یک عملگر فشاری با سر قرقرهای است که هنگام برخورد یک قطعه مکانیکی متحرک، قرقرهاش به سمت داخل فشرده میشود. با فشرده شدن قرقره، مکانیزم داخلی سوئیچ فعال شده و وضعیت کنتاکتهای الکتریکی تغییر میکند؛ به این صورت که کنتاکت Normally Open (NO) بسته میشود و اجازه عبور جریان را میدهد، در حالی که کنتاکت Normally Closed (NC) باز شده و جریان را قطع میکند. وقتی فشار از روی قرقره برداشته شود، فنر داخلی سوئیچ عملگر را به وضعیت اولیه بازمیگرداند و کنتاکتها نیز به حالت اولیه خود برمیگردند. این فرآیند باعث میشود سوئیچ تنها در لحظهای که جسم به آن برخورد میکند، سیگنال دهد و پس از آن به حالت آمادهبهکار برگردد. طراحی این مدل به گونهای است که در شرایط صنعتی سخت، مانند گرد و غبار، رطوبت یا لرزش، همچنان عملکرد دقیق و پایداری داشته باشد.
کاربرد لیمیت سوئیچ CNTD مدل CLS-103
لیمیت سوئیچ قرقره دار فشاری CLS-103 به عنوان یک قطعه کلیدی در سیستمهای کنترل صنعتی، نقش مهمی در افزایش دقت، اطمینان، ایمنی و کارایی فرآیندها ایفا میکند. این محصول با ارائه عملکرد پایدار در شرایط محیطی سخت، به کاهش زمان خرابی و هزینههای نگهداری کمک میکند. در زیر به برخی از کاربردهای این لیمیت سوییچ اشاره میکنیم.
- خطوط تولید و مونتاژ
- سیستم های بسته بندی
- ماشین آلات CNC
- بالابرهای ساختمانی
مشخصات فنی
مشخصات محصول لیمیت سویئچ :
-
جنس بدنهباکالیت
-
سرعت عملیاتی0.5 m/s
-
فرکانس عملیاتیالکتریکی: 30 عملکرد بر دقیقه
-
مقاومت تماسی25mΩ
-
مقاومت عایقی100MΩ
-
فرکانس (هرتز)50 الی 60
-
قدرت دیالکتریک1500VAC در فرکانس 50 الی 60 هرتز به مدت 1 دقیقه بین قطعات فلزی حامل جریان و غیر حامل جریان, 1500VAC در فرکانس 50 الی 60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین
-
لرزشبین 10 تا 55 هرتز با دامنه نوسانی 1.5 میلیمتر
-
شوکدوام مکانیکی: 1000 متر بر ثانیه مربع, عملکرد نادرست: 300 متر بر ثانیه مربع
-
طول عمر الکتریکی (سیکل)300000
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 70
-
رطوبتحداکثر 95 درصد
-
درجه حفاظتIP66
-
گارانتیتضمین اصالت کالا
