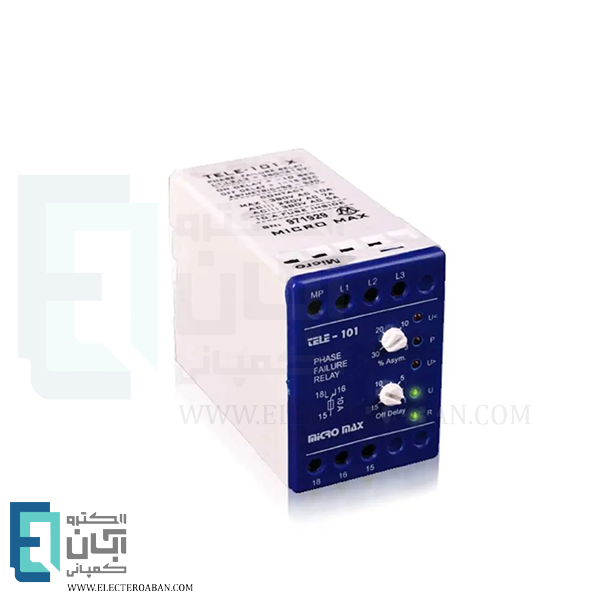

رله کنترل فاز تله دو پتانس میکرومکس مدل TELE-101MAX
رنگ بدنه
سفید
ساختار بدنه
ABS
ولتاژ ورودی (ولت)
380
فرکانس (هرتز)
50
رله خروجی
کنتاکت 2 طرفه
مشخصات کلی
بررسی رله کنترل فاز تله دو پتانس میکرومکس مدل TELE-101
رله کنترل فاز TELE-101 از برند میکرومکس یک دستگاه حفاظتی است که برای نظارت و کنترل فاز در سیستمهای برق صنعتی استفاده میشود. این رله بهویژه برای جلوگیری از آسیبهای ناشی از مشکلات فاز در تجهیزات الکتریکی طراحی شده است.پس از اتصال سه فاز و نول به ترمینالها، در صورتی که ولتاژها مناسب باشند و ترتیب فازها صحیح باشد، چراغ U روشن میشود.پس از سپری شدن زمان انتظار، با روشن شدن چراغ R، کنتاکت 15 از 16 جدا شده و به 18 متصل میشود، که در نتیجه اجازه عملکرد کنتاکتور اصلی صادر میگردد.
- کنترل عدم تقارن ولتاژ: این رله میتواند تغییرات ولتاژ بین فازها را پایش کند و در صورت عدم تعادل، مدار را قطع کند.
- تشخیص جا به جایی فاز: اگر ترتیب فازها به درستی رعایت نشده باشد، رله وارد عمل شده و از روشن شدن تجهیزات جلوگیری میکند.
- قطع یک فاز: در صورت قطع شدن یکی از فازها، رله فعال شده و از آسیب به تجهیزات جلوگیری میکند.
- دو پتانس تنظیمی: این مدل دارای دو پتانس متر (ولوم تنظیمی) برای تنظیم میزان حساسیت به عدم تقارن فاز و زمان تأخیر در عملکرد است.
- نشانگر LED: نمایش وضعیت عملکرد رله (وجود ولتاژ تغذیه=U، وصل رله =R، جابه جایی/عدم تقارن فاز=P،افزایش ولتاژ=U< ، کاهش ولتاژ=U>)
- خروجی رله ای: مجهز به یک خروجی رلهای (کنتاکتهای NO/NC) که به سیستمهای کنترلی متصل میشود..
کاربرد کنترل فاز تله دو پتانس میکرومکس مدل TELE-101
کنترل فاز میکرومکس مدل TELE-101 دارای تاخیر زمانی قابل تنظیم است که مانع از عملکرد اشتباه در مواجهه با تغییرات لحظهای ولتاژ میشود. این قابلیت باعث افزایش دقت و پایداری عملکرد رله در محیطهای صنعتی میشود. این محصول به گونهای طراحی شده که نصب آن روی ریل استاندارد (DIN Rail) بهسادگی امکانپذیر است. این ویژگی باعث میشود که فرآیند نصب سریعتر و ایمنتر انجام شود. همچنین، این رله با کیفیت ساخت بالا و دوام مناسب، انتخابی مطمئن برای حفاظت از تجهیزات حساس مانند الکتروموتورها، پمپها و سیستمهای کنترل صنعتی به شمار میآید. در زیر به برخی از کاربردهای این رله اشاره خواهیم کرد.
- حفاظت از الکتروموتورها
- کنترل تجهیزات صنعتی سه فاز
- محافظت از تابلوهای برق
- استفاده در آسانسورها، پمپها و کمپرسورها
مشخصات فنی
مشخصات محصول
-
وزن1.5 کیلوگرم
-
رنگ بدنهسفید
-
رله خروجیکنتاکت 2 طرفه
-
جنس بدنهABS
-
رطوبتحداکثر 70 درصد
-
ابعاد10 × 8 × 3 سانتیمتر
-
ولتاژ ورودی (ولت)380
-
فرکانس (هرتز)50
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 65
-
استاندارداستاندارد ملی ایران
-
گارانتی24 ماهه میکرومکس
-
زمان تاخیر وصل10 ثانیه
-
زمان تاخیر قطع1 الی 15 ثانیه
-
عمر کنتاکتحداقل 10 میلیون بار قطع و وصل
