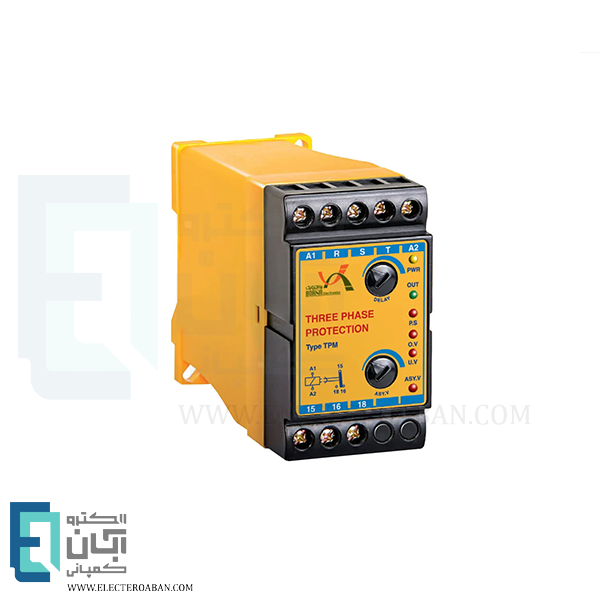

رله کنترل فاز بدون نول برنا الکترونیک مدل TPM
رنگ بدنه
زرد/ مشکی
جنس بدنه
پلاستیک
نوع ولتاژ
AC
ولتاژ ورودی (ولت)
380
فرکانس (هرتز)
50, 5±
مشخصات کلی
رله کنترل فاز بدون نول برنا مدل TPM
کنترل فاز بدون نول برنا الکترونیک گزینهای مناسب برای محافظت از تجهیزات در شرایطی است که تابلو فاقد نول باشد.این محصول با توانایی تشخیص اختلالاتی مانند قطع یک فاز،تشخیص تغییر توالی فاز،قابلیت انتخاب زمان پس از رفع خطا، افزایش یا کاهش ولتاژ شبکه و عدم تقارن ولتاژ، همراه با 6 نشانگر برای نمایش وضعیت خروجی و نوع خطا، گزینهای کاربردی برای حفاظت از تجهیزات صنعتی و تجاری محسوب میشود.ا
سیگنال های دستگاه:
-PWR : وصل تغذیه وردی
-OUT: وصل رله خروجی
-P.S: عدم توالی فاز
-O.V: ولتاژ شبکه بیش از ٪15(حدود 437ولت(
-U.V: ولتاژ شبکه کمتر از ٪20(حدود 304 ولت(
-ASY.V: قطع فاز و یا عدم تقارن ولتاژ شبکه )قابل تنظیم از٪5 تا 20٪ توسط دسته ASY.V)
نحوه عملکرد رله کنترل فاز بدون نول برنا الکترونیک
با اتصال سه فاز به ترمینالهای T، S، R و تأمین تغذیه ۳۸۰ ولت به ترمینالهای A1 و A2، دستگاه فعال شده و شروع به کار میکند.در این وضعیت، سیگنال PWR که نشاندهنده تغذیه ورودی است، روشن شده و دستگاه فرآیند زمانسنجی را آغاز میکند. پس از سپری شدن مدت زمان تنظیمشده توسط دسته DELAY، سیگنال OUT فعال شده و رله داخلی دستگاه وصل میشود، که در نتیجه ترمینالهای 15 و 18 به یکدیگر متصل میگردند.
توجه: در صورت روشن بودن هر یک از سیگنالهای خطا، فرآیند زمانسنجی آغاز نخواهد شد.
در صورت بروز اشکالاتی مانند جابجایی فازها، اضافه ولتاژ، افت ولتاژ یا قطع شدن یک فاز در شبکه، سیگنال خطای مربوطه فعال میشود، همزمان سیگنال خروجی OUT خاموش شده و رله داخلی قطع میگردد، که در نتیجه ترمینالهای 15 و 16 به یکدیگر متصل میشوند.
مشخصات فنی
مشخصات محصول
-
وزن0.200 کیلوگرم
-
میزان اتلاف توان (وات)3
-
رنگ بدنهزرد/ مشکی
-
رله خروجییک کنتاکت C/O
-
جنس بدنهپلاستیک
-
نوع نصبDIN Rail – مطابق با استاندارد EN60715
-
ابعاد10.1 × 4.5 × 8 سانتیمتر
-
رطوبتحداکثر 85 درصد
-
گواهینامهHSE-MS, IMS, ISO 9001, ISO14001, ISO45001
-
ولتاژ ورودی (ولت)380
-
نوع ولتاژAC
-
فرکانس (هرتز)50, 5±
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
استانداردEN 60255-22, EN 60255-25, EN 60255-27, EN 61000-3, IEC 60529, IPCA610-C
-
گارانتی36 ماهه برنا الکترونبک
-
طول عمر الکتریکی (سیکل)100000
-
زمان تاخیر وصل۰/۵ تا ۳۰ ثانیه – قابل تنظیم توسط دسته DELAY
-
عدم تقارن ولتاژ۵ تا ۲۰ درصد – قابل تنظیم توسط دسته ASY.V
-
طول عمر مکانیکی (سیکل)1 میلیون
