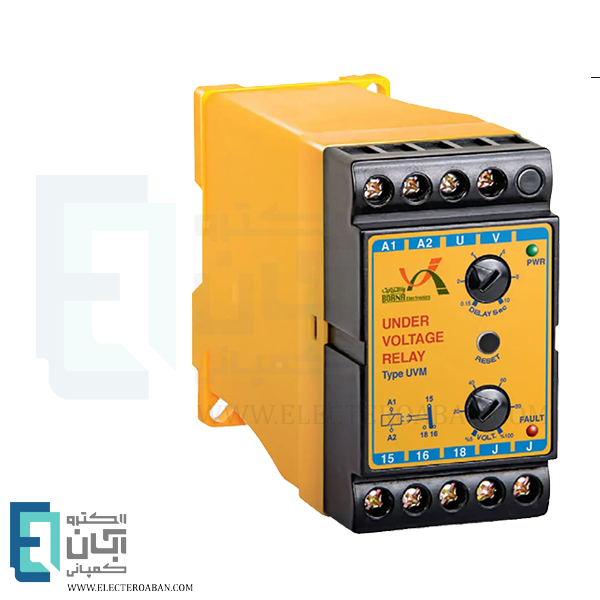

رله کاهش ولتاژ برنا الکترونیک مدل UVM
borna-electronic-model-uvm-reduction-voltage-relay
ویژگیهای اصلی
رنگ بدنه: زرد/ مشکی
جنس بدنه: پلاستیک
نوع ولتاژ: AC
ولتاژ ورودی (ولت): 220
فرکانس (هرتز): 50, 5±
گارانتی:
مشخصات کلی
معرفی
رله کاهش ولتاژ برنا مدل UVM
رله کاهش ولتاژ برنا الکترونیک، برای حفاظت از تجهیزات در برابر کاهش ولتاژ مستقیم (DC) یا متناوب (AC) در محدوده 20 درصد تا 120 درصد حد ولتاژ ( 0.1 ولت تا 500 ولت AC یا DC) طراحی شده است.زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم میباشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است.
- تشخیص رنج وسیع ولتاژ از صفر تا 600 ولت AC/DC
- دارای تغذیه ورودی مجزا از 24 تا 380 ولت AC/DC
- قابلیت تنظیم زمان قطع از 0/15 تا 10 ثانیه
- دارای دو عملکرد قفل شونده و اتوماتیک
نحوه عملکرد رله کاهش ولتاژ برنا الکترونیک مدل UVM
هنگامی که ولتاژ تغذیه به ترمینالهای A1 و A2 وصل شود و ولتاژ نمونه ورودی به ترمینالهای U و V اعمال گردد و ولتاژ در محدوده مجاز قرار داشته باشد، رله داخلی دستگاه وصل میشود (اتصال داخلی ترمینالهای 15 به 18 برقرار میگردد). در این حالت، سیگنال PWR روشن و سیگنال FAULT خاموش خواهد بود.اگر ولتاژ نمونه ورودی از حد تنظیمشده توسط دسته (VOLT) کمتر شود، دستگاه زمانسنجی را آغاز میکند و پس از پایان زمانسنجی توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه قطع میشود (اتصال داخلی ترمینالهای 15 به ۱۶ برقرار میشود).بعد از روشن شدن سیگنال FAULT، اگر ولتاژ نمونه ورودی به محدوده مجاز بازگردد، سیگنال FAULT خاموش شده و رله داخلی دستگاه وصل میشود (اتصال داخلی ترمینالهای 15 به 18 برقرار میگردد).
مشخصات فنی
مشخصات محصول رله الکترونیک
-
وزن0.016 kg
-
حد ولتاژ۰/۱ ولت تا ۵۰۰ ولت AC یا DC
-
محدوده ولتاژ٪۵ تا ٪۱۰۰ حد ولتاژ
-
استانداردEN 60255-22, EN 60255-25, EN 60255-27, EN 61000-3, IEC 60255-22, IPCA610-C
-
ابعاد10.8 × 4.5 × 8 سانتیمتر
-
تاخیر در قطع0/15 تا ۱۰ ثانیه، قابل تنظیم توسط دسته DELAY
-
نوع ولتاژAC
-
جریان کنتاکت6 آمپر
-
طول عمر مکانیکی(سیکل)1 میلیون
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
نوع نصبDIN Rail – مطابق با استاندارد EN60715
-
گواهینامهHSE-MS, IMS, ISO 9001, ISO14001, ISO45001
-
گارانتی36 ماهه برنا الکترونبک
-
رنگ بدنهزرد/ مشکی
-
جنس بدنهپلاستیک
-
ولتاژ ورودی220
-
میزان اتلاف توان (وات)2
-
فرکانس (هرتز)50, 5±
-
رله خروجییک کنتاکت C/O
-
طول عمر الکتریکی (سیکل)100000
-
رطوبتحداکثر 85 درصد
-
درجه حفاظتIP20
