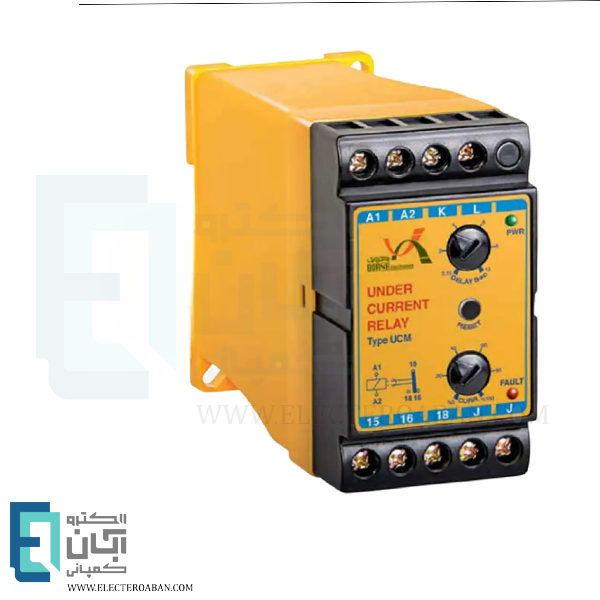

رله کاهش جریان برنا الکترونیک مدل UCM
/borna-electronic-model-ucm-current-reduction-relay
یژگیهای اصلی
رنگ بدنه: زرد/ مشکی
جنس بدنه: پلاستیک
نوع ولتاژ: AC
ولتاژ ورودی (ولت): 220
فرکانس (هرتز): 50, 5±
گارانتی:
مشخصات کلی
رله کاهش جریان (با تغذیه AC یا DC) مدل UCM
رله کاهش جریان برنا الکترونیک، برای حفاظت از تجهیزات در برابر کاهش جریان مستقیم (DC) یا متناوب (AC) در محدوده 5 درصد تا 120 درصد حد جریان (5 آمپر AC و برای جریانهای بالاتر با استفاده از ترانس جریان) طراحی شده است.زمان تاخیر قطع توسط اپراتور و از طریق دسته DELAY قابل تنظیم میباشد.همچنین با توجه به محدوده وسیع ولتاژ تغذیه مستقیم یا متناوب، این محصول به آسانی در انواع تجهیزات قابل استفاده بوده و دارای دو سیگنال نمایش PWR (نمایشگر تغذیه ورودی) و FAULT (نمایشگر حالت خطا) است.
- تشخیص کاهش جریان از 0.25 تا 5 آمپر AC/DC
- قابل ارائه با تغذیه مجزا از 24 تا 380 ولت AC/DC
- قابلیت تنظیم زمان قطع از 0/15 تا 10 ثانیه
- دارای دو عملکرد قفل شونده و اتوماتیک
نحوه عملکرد رله کاهش جریان برنا مدل UCM
هنگامی که ولتاژ تغذیه به ترمینالهای A1 و A2 اعمال شود و جریان نمونه ورودی به ترمینالهای K و L متصل گردد، رله داخلی دستگاه فعال شده و اتصال داخلی بین ترمینالهای ۱۵ و ۱۸ برقرار میشود. در این حالت، سیگنال PWR روشن بوده و سیگنال FAULT خاموش خواهد بود.اگر جریان نمونه ورودی از مقدار تنظیمشده توسط دسته CURR کمتر باشد، دستگاه فرآیند زمانسنجی را آغاز میکند. پس از اتمام زمان تعیینشده توسط دسته DELAY، سیگنال FAULT روشن شده و رله داخلی دستگاه غیر فعال میشود که در این حالت، اتصال داخلی بین ترمینالهای 15 و 16 برقرار خواهد شد. در صورتی که طی این مدت جریان نمونه ورودی به مقدار مجاز کاهش یابد، وضعیت رله بدون تغییر باقی میماند.پس از فعال شدن سیگنال خطا، در صورت افزایش جریان نمونه ورودی به حد مجاز، سیگنال FAULT خاموش شده و رله داخلی دستگاه فعال میشود، که در این حالت اتصال داخلی بین ترمینالهای 15 و 18 برقرار خواهد شد.
در صورتی که ترمینالهای J از هم باز باشند، دستگاه پس از هر خطا و رفع آن، بهصورت خودکار مجدداً راهاندازی میشود.
اگر ترمینالهای J به یکدیگر متصل باشند، پس از وقوع هر خطا و رفع آن، دستگاه تنها با فشردن شستی RESET مجدداً راهاندازی خواهد شد.
مشخصات فنی
مشخصات محصول رله الکترونیک
-
وزن0.024kg
-
حد جریان۵ آمپر AC و برای جریانهای بالاتر با استفاده از ترانس جریان
-
استانداردEN 60255-22, EN 60255-25, EN 60255-27, EN 61000-3, IEC 60255-22, IPCA610-C
-
محدوده جریان%۵ تا۱۰۰ % حد جریان، قابل تنظیم توسط دسته .CURR
-
تاخیر در قطع۰/۱۵ تا ۱۰ ثانیه، قابل تنظیم توسط دسته DELAY
-
ابعاد10.8 × 4.5 × 8 سانتیمتر
-
نوع ولتاژAC
-
جریان کنتاکت6 آمپر
-
طول عمر مکانیکی(سیکل)1 میلیون
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
نوع نصبDIN Rail – مطابق با استاندارد EN60715
-
گواهینامهHSE-MS, IEC, ISO 9001, ISO14001, ISO45001
-
گارانتی36 ماهه برنا الکترونبک
-
رنگ بدنهزرد/ مشکی
-
جنس بدنهپلاستیک
-
ولتاژ ورودی220
-
میزان اتلاف توان (وات)3
-
فرکانس (هرتز)50, 5±
-
رله خروجییک کنتاکت C/O
-
طول عمر الکتریکی (سیکل)10000
-
رطوبتحداکثر 85 درصد
-
درجه حفاظتIP20
