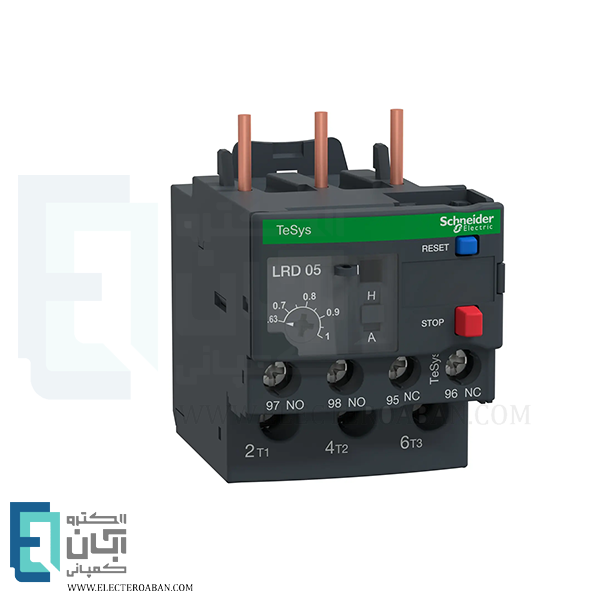

رله حرارتی بی متال رنج 0.63 الی 1 آمپر اشنایدر کد LRD05
مشخصات کلی
بیمتال اشنایدر با کد فنی LRD05 یک رله حرارتی و حفاظتی است که از موتورهای الکتریکی در برابر آسیب ناشی از اضافه بار محافظت میکند. این رله حرارتی، محافظی مطمئن برای جلوگیری از آسیب دیدن تجهیزات الکتریکی شما در اثر گرمای بیش از حد است.سیستم تشخیص قطع فاز، یکی از ویژگیهای برجستهی بی متال اشنایدر است.همچنین این دستگاه قابلیت تنظیم رنج جریان را دارد که به صورت دستی و اتوماتیک قابل تغییر است.عملکرد این رله بر اساس اختلاف ضریب انبساط طولی دو فلز به کار رفته است.به این صورت که به هنگام عبور جریان از بی متال به دلیل افزایش دما فلز ها گرم شده و طول آنها بیشتر میشود. به این دلیل که یکی از فلزات نسبت به دیگری ضریب انبساط طولی بیشتری دارد هر دو به سمت فلزی که ضریب انبساط طولی کمتری دارد خم شده و در نتیجه باعث قطع مدار و محافظت از موتور میشود.مقاومت مکانیکی این بی متال در برابر لرزش برابر 6GN طبق استاندارد IEC 60068-2-6 است؛و مقاومت آن در برابر شوک برابر 15GN برای 11 میلی ثانیه است.
- ولتاژ عملیاتی نامی 690 ولت AC در فرکانس صفر تا 400 هرتز مطابق با استاندارد IEC 60947-4-1
- ترکیب کنتاکت های کمکی: 1NO+1NC
- دمای نگهداری 60- تا 70+ درجه سانتیگراد و دمای کاری 20- تا 60+درجه سانتیگراد
- دارای گواهی IP20 برای جلوگیری از نفوذ گرد و غبار و رطوبت مطابق با استاندارد IEC 60529
- دارای استاندارد IACS E10 برای مقاومت در برابر آب و هوا
- دارای دو دکمه، استپ (دکمه قرمز) و ریست (دکمه آبی)
مزایای بیمتال اشنایدر LRD05
- قابلیت اطمینان بالا
- قابلیت تنظیم آسان و دقیق جریان متناسب با نیاز خود
- عملکرد پایدار و طول عمر بالا
- طراحی مدرن، جمع جور و نصب آسان
کاربرد رله حرارتی و محافظتی اشنایدر LRD05
بیمتال اشنایدر مدل LRD05 یکی از تجهیزات حفاظتی در مدارهای الکتریکی است که برای محافظت از موتورهای الکتریکی در برابر اضافهبار و نوسانات جریان استفاده میشود. این دستگاه بهعنوان بخشی از مدار کنترل موتور عمل میکند و معمولاً در کنار کنتاکتورها نصب میشود. در زیر به برخی از کاربردهای این محصول اشاره میکنیم.
- حفاظت از موتورهای الکتریکی
- حفاظت از مدارهای کنترل و فرمان
مشخصات فنی
مشخصات محصول رله بی متال
-
رنگ بدنهمشکی
-
گشتاور محکم کردن (N/M)1.7
-
کلاس اضافه بار حرارتیکلاس 10A طبق استاندارد IEC 60947-4-1
-
ابعاد6.6 × 4.5 × 7 سانتیمتر
-
وزن0.124 کیلوگرم
-
استاندارد اشتعال پذیریV1 مطابق با UL 94
-
نوع نصبریل, زیر کنتاکتور, صفحه
-
آستانه تریپ1.14 +/- 0.06 Ir طبق استاندارد IEC 60947-4-1
-
محدوده تنظیم حفاظت حرارتی (آمپر)0.63 الی 1
-
دمای نگهداری در انبار (سانتیگراد)منفی 60 تا مثبت 70
-
درجه حفاظتIP20
-
استانداردCSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, EN 50495, EN/IEC 60947-4-1, EN/IEC 60947-5-1, GB/T 14048.4, GB/T 14048.5, UL 60947-4-1, UL 60947-5
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
نوع کنترلدکمه آبی (ریست), دکمه قرمز (استپ)
-
گارنتیتضمین اصالت کالا
-
حساسیت به شکست فاز130درصد جریان قطع Ir در حالت دوفاز
-
جریان مجاز0.22 آمپر در 125 ولت DC-13 برای مدار فرمان, 3 آمپر در 120 ولت AC-15 برای مدار فرمان
-
گواهینامهمشکی
-
قدرت دیالکتریک1.89 کیلو ولت در 50 هرتز طبق استاندارد IEC 60947-1
-
ولتاژ عایقی600 ولت (با استاندارد CSA و UL), 690 ولت (با استاندارد IEC 60947-4-1
