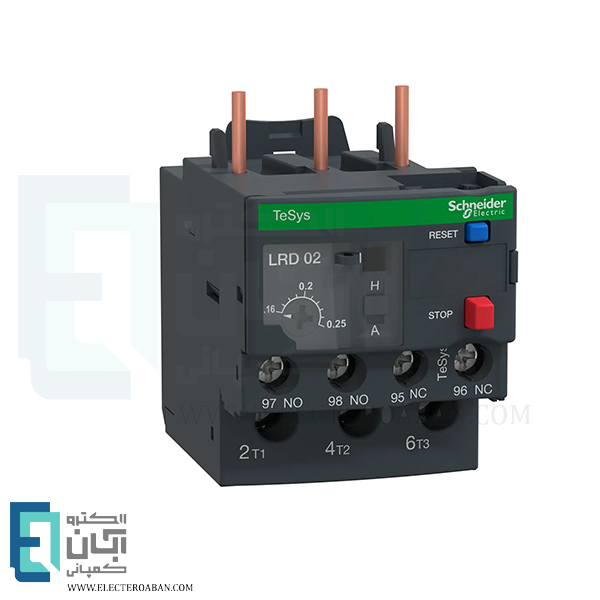

رله حرارتی بی متال رنج 0.16 الی 0.25 آمپر اشنایدر کد LRD02
مشخصات کلی
معرفی بیمتال 0.16 الی 0.25 آمپر اشنایدر
بیمتال اشنایدر با کد فنی LRD02 یک رله حرارتی و حفاظتی است که از موتورهای الکتریکی در برابر آسیب ناشی از اضافه بار محافظت میکند. این رله حرارتی، محافظی مطمئن برای جلوگیری از آسیب دیدن تجهیزات الکتریکی شما در اثر گرمای بیش از حد است.سیستم تشخیص قطع فاز، یکی از ویژگیهای برجستهی بی متال اشنایدر است.همچنین این دستگاه قابلیت تنظیم رنج جریان را دارد که به صورت دستی و اتوماتیک قابل تغییر است.عملکرد این رله بر اساس اختلاف ضریب انبساط طولی دو فلز به کار رفته است.به این صورت که به هنگام عبور جریان از بی متال به دلیل افزایش دما فلز ها گرم شده و طول آنها بیشتر میشود. به این دلیل که یکی از فلزات نسبت به دیگری ضریب انبساط طولی بیشتری دارد هر دو به سمت فلزی که ضریب انبساط طولی کمتری دارد خم شده و در نتیجه باعث قطع مدار و محافظت از موتور میشود.مقاومت مکانیکی این بی متال در برابر لرزش برابر 6GN طبق استاندارد IEC 60068-2-6 است؛و مقاومت آن در برابر شوک برابر 15GN برای 11 میلی ثانیه است.
- ولتاژ عملیاتی نامی 690 ولت AC در فرکانس صفر تا 400 هرتز مطابق با استاندارد IEC 60947-4-1
- ترکیب کنتاکت های کمکی: 1NO+1NC
- دمای نگهداری 60- تا 70+ درجه سانتیگراد و دمای کاری 20- تا 60+درجه سانتیگراد
- دارای گواهی IP20 برای جلوگیری از نفوذ گرد و غبار و رطوبت مطابق با استاندارد IEC 60529
- دارای استاندارد IACS E10 برای مقاومت در برابر آب و هوا
- دارای دو دکمه، استپ (دکمه قرمز) و ریست (دکمه آبی)
مزایای بیمتال اشنایدر LRD02
- قابلیت اطمینان بالا
- قابلیت تنظیم آسان و دقیق جریان متناسب با نیاز خود
- عملکرد پایدار و طول عمر بالا
- طراحی مدرن، جمع جور و نصب آسان
کاربرد رله حرارتی و محافظتی اشنایدر LRD02
بیمتال اشنایدر مدل LRD02 یکی از تجهیزات حفاظتی در مدارهای الکتریکی است که برای محافظت از موتورهای الکتریکی در برابر اضافهبار و نوسانات جریان استفاده میشود. این دستگاه بهعنوان بخشی از مدار کنترل موتور عمل میکند و معمولاً در کنار کنتاکتورها نصب میشود. در زیر به برخی از کاربردهای این محصول اشاره میکنیم.
- حفاظت از موتورهای الکتریکی
- حفاظت از مدارهای کنترل و فرمان
هنگام خرید بی متال مناسب با نوع نیاز خود میبایست به رنج جریان نامی آن توجه کنید.همچنین برای راهنمایی و دریافت مشاوره تخصصی،میتوانید با کارشناسان فنی ما تماس بگیرید.شرکت آرتا الکتریک تضمینکننده کیفیت و اصالت محصولات خود میباشد.
مشخصات فنی
مشخصات محصول رله بی متال
-
رنگ بدنهمشکی
-
ابعاد6.6 × 4.5 × 7 سانتیمتر
-
محدوده تنظیم حفاظت حرارتی (آمپر)0.16 الی 0.25
-
استانداردCSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, EN 50495, EN/IEC 60947-4-1, EN/IEC 60947-5-1, GB/T 14048.4, GB/T 14048.5, UL 60947-4-1, UL 60947-5-
-
گارنتیتضمین اصالت کالا
-
وزن0.124 کیلوگرم
-
آستانه تریپ1.14 +/- 0.06 Ir طبق استاندارد IEC 60947-4-
-
دمای نگهداری در انبار (سانتیگراد)منفی 60 تا مثبت 70
-
دمای کاری (سانتیگراد)منفی 20 تا مثبت 60
-
نوع کنترلدکمه آبی (ریست), دکمه قرمز (استپ)
-
حساسیت به شکست فاز130درصد جریان قطع Ir در حالت دوفاز
-
ولتاژ عایقی600 ولت (با استاندارد CSA و UL), 690 ولت (با استاندارد IEC 60947-4-1)
-
جریان مجاز0.22 آمپر در 125 ولت DC-13 برای مدار فرمان, 3 آمپر در 120 ولت AC-15 برای مدار فرمان
-
گواهینامهATEX, BV, CCC, CSA, DNV-GL, EAC, IEC, LROS, RINA, UKCA, U
