6ES7241-1CH30-1XB0

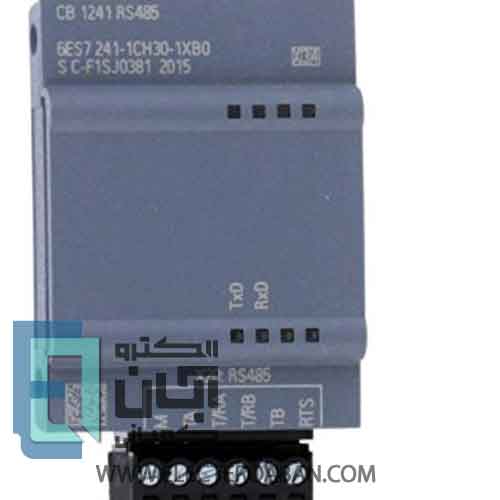

SB 1241, RS485 با کد فنی 6ES7241-1CH30-1XB0 یک ماژول توسعه برای پی ال سی های S7-1200 زیمنس است که امکان ارتباط سریال را از طریق پروتکلهای صنعتی فراهم میکند. در ادامه به بررسی ویژگیها و کاربردهای این برد میپردازیم:

مشخصات فنی اصلی:

• نوع ماژول: سیگنال برد (Signal Board – SB)

• پورت ارتباطی: ۱ پورت RS485 (نیمه دوبلکس)

• پروتکلهای پشتیبانی شده:

  • Freeport (ارتباط آزاد سریال)

  • ASCII (برای تبادل دادههای متنی)

  • Modbus RTU (به عنوان Master یا Slave)

  • USS (پروتکل اختصاصی زیمنس برای درایوهای فرکانسی)

• نصب: مستقیماً روی CPU S7-1200 (بدون نیاز به کابل اضافه)

• محدودیتها:

  • مناسب برای پروژههای کوچک با نیازهای محدود I/O

  • عدم پشتیبانی از پروتکلهای پیشرفته مانند PROFIBUS یا PROFINET

کاربردهای اصلی:

1. اتصال به دستگاههای صنعتی:

   • ارتباط با درایوهای فرکانسی (مثل SINAMICS) via USS

   • اتصال به سنسورها یا نمایشگرهای هوشمند با Modbus RTU

2. تبادل داده با سیستمهای جانبی:

   • ارسال/دریافت دادههای متنی (ASCII) به چاپگرها یا دستگاههای گزارشگیری

3. شبکههای کوچک RS485:

   • ایجاد شبکههای نیمه دوبلکس با حداکثر 32 دستگاه (با رعایت فاصله و مقاومت ترمیناسیون)

مقایسه سیگنال برد (SB) و سیگنال ماژول (SM):

نکات فنی مهم:

• تنظیمات نرمافزاری:

  • پیکربندی پورت RS485 در TIA Portal (انتخاب پروتکل، نرخ باد، پارتی و …).

  • برای Modbus RTU، استفاده از Libraries اختصاصی زیمنس ضروری است.

• محدودیتهای فیزیکی:

  • حداکثر فاصله ارتباطی: 1200 متر (با نرخ باد پایین و کابل شیلددار).

  • جریان مجاز پورت: ≤ 100mA.

جمعبندی:

برد SB 1241 RS485 یک راهحل ساده و کمهزینه برای افزودن قابلیت ارتباط سریال به S7-1200 است، اما برای پروژههای پیچیدهتر با نیاز به شبکههای سریع یا تعداد گرههای بیشتر، استفاده از ماژولهای CM (Communication Module) مانند CM 1241 توصیه میشود.

اگر نیاز به راهنمایی در مورد پیادهسازی Modbus RTU یا USS دارید، میتوانید جزئیات پروژه خود را ذکر کنید!
